電動煙氣蝶閥 | CHD941W
電動煙氣蝶閥 產品說明
電動煙氣蝶閥也成為電動通風蝶閥,采用與閥體相同材料加工成密封圈,其適用溫度和耐腐蝕性歲閥體選材而定,公稱壓力<0.6Mpa,其泄漏量控制在大流通量的2%以內,應用于工業、冶金、環保等管道作通風調節介質流量之用。具有結構簡單、重量輕、操作力矩小、啟閉迅速、動作靈活、流通能力大、調節精度高等特點。適用與煙氣、粉塵、空氣或含有懸浮顆粒的流體及濃濁、漿狀流體的調節與控制。電動煙氣蝶閥由角型程電子式電動執行器和通風蝶閥機構組成。機電一體化的結構設計,具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能,功能強、性能可靠、控制精確,以AC220V或AC380V電源電壓作動力,接受控制系統輸入的(4-20mA或1-5VDC)電流信號或電壓信號,即可控制運轉,實現對工藝流體介質的比例調節控制或開關控制。
電動煙氣蝶閥 性能參數
公稱壓力(MPa) | 0.05MPa | 介質溫度 | -30℃~-350℃ |
強度試驗 | 0.1MPa | 適用介質 | 冷熱風、煙氣 |
介質流速 | 25m/s | 泄漏率 | 3% |
電動煙氣蝶閥 材質說明
零件名稱 | 閥體 | 閥板 | 閥軸 |
材料 | 碳鋼 | 碳鋼 | 碳鋼、不銹鋼 |
電動煙氣蝶閥 結構尺寸圖
電動煙氣蝶閥 連接尺寸
DN | D1 | D | B | b | n-d |
---|---|---|---|---|---|
DN200 | 280 | 320 | 140 | 14 | 8—18 |
DN250 | 335 | 375 | 140 | 14 | 12-18 |
DN300 | 395 | 440 | 170 | 14 | 12-22 |
DN400 | 495 | 540 | 190 | 16 | 16-22 |
DN500 | 600 | 645 | 190 | 18 | 16-22 |
DN600 | 705 | 755 | 210 | 20 | 20-26 |
DN700 | 810 | 860 | 210 | 20 | 24-26 |
DN800 | 860 | 900 | 210 | 20 | 24-30 |
DN900 | 1020 | 1075 | 250 | 20 | 24-30 |
DN1000 | 1120 | 1175 | 250 | 22 | 28-30 |
DN1200 | 1320 | 1375 | 250 | 24 | 32-30 |
DN1400 | 1520 | 1575 | 300 | 24 | 36-30 |
DN1500 | 1620 | 1675 | 300 | 24 | 40-30 |
DN1600 | 1730 | 1790 | 300 | 24 | 40-30 |
DN1800 | 1930 | 1990 | 300 | 24 | 44-30 |
DN2000 | 2130 | 2190 | 300 | 24 | 48-30 |
DN2200 | 2340 | 2405 | 300 | 24 | 52-33 |
DN2400 | 2540 | 2605 | 350 | 26 | 56-33 |
DN2500 | 2640 | 2705 | 350 | 26 | 56-33 |
DN2600 | 2740 | 2805 | 350 | 26 | 60-33 |
DN2800 | 2960 | 3030 | 350 | 30 | 64-34 |
DN3000 | 3160 | 3230 | 400 | 34 | 68-36 |

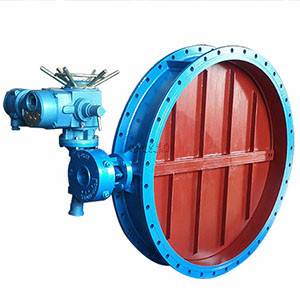

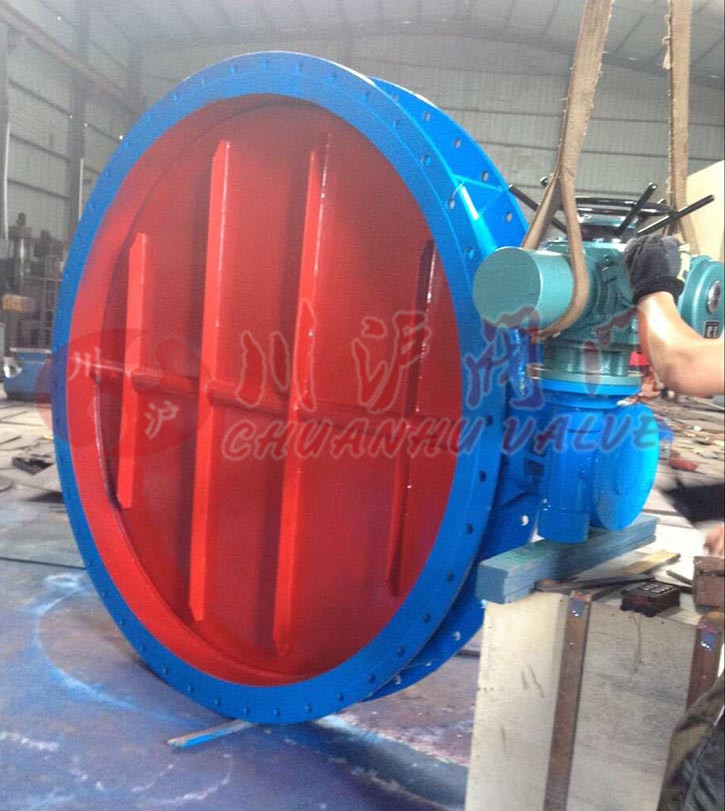

電動煙氣蝶閥圖片
