電動衛生級蝶閥 | CHWD981X
電動衛生級蝶閥 產品說明
電動衛生級蝶閥是由角行程的電動執行機構和衛生級蝶閥閥體組成,接入220V電壓即可控制閥門的開關,也可以接入控制模塊,輸入控制信號4-20mA或1-5V DC進行控制。電動衛生蝶閥采用標準電子拋光,光滑表面確保清潔,無介質積存區域,不會產生潛在的污染??焖俨鹧b閥,使閥門打開和維修快捷容易,使過程停機時間縮短。 電動衛生蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、 生化工業過程控制場合。
電動衛生級蝶閥 性能參數
公稱通徑DN | 50~800 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
動作范圍 | 0~90° | ||||||||||
允許壓差△P | 小于公稱壓力(1.6MPa) | ||||||||||
泄漏量Q | 按GB/T4213-92,為Kv值的10-4 | ||||||||||
環境溫度oC | -20~60oC | ||||||||||
基本誤差 | ±2.5% | ||||||||||
回差 | ±2.5% | ||||||||||
死區 | 1% | ||||||||||
可調范圍 | 250:1、350:1 | ||||||||||
配置執行機構 | 選配PSQ、HQ、361RS、CH等系列角行程電動執行機構 | ||||||||||
控制方式 | 開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制) |
電動衛生級蝶閥 材質說明
名稱 | 材料 | ||
---|---|---|---|
左右閥體 | 304 | 316 | 316L |
蝶板 | 304 | 316 | 316L |
閥座 | 丁腈橡膠 | 食用橡膠 | 氟橡膠、硅橡膠 |
螺栓 | 304 | ||
螺栓 | 304 | ||
連接支架 | 304 | ||
連接器 | 304 |

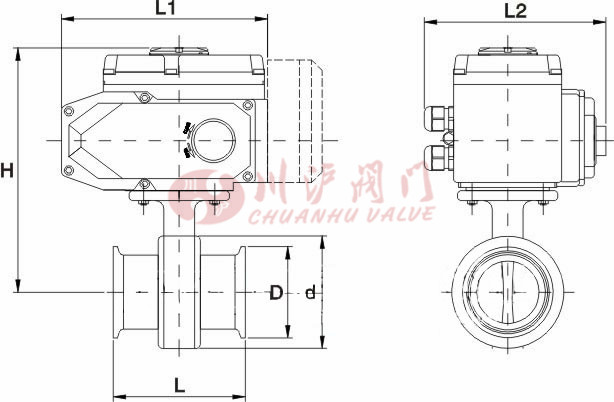

電動衛生級蝶閥 結構尺寸圖
電動衛生級蝶閥 連接尺寸
公稱通徑 [DN] |
尺寸[mm] | 執行器選配 | ||||||
---|---|---|---|---|---|---|---|---|
L | L1 | L2 | H | D | d | |||
20 | 66 | 165 | 150 | 224 | 50.5 | 77 | CHV-005 | CHQ-010 |
25 | 66 | 165 | 150 | 224 | 50.5 | 77 | CHV-005 | CHQ-010 |
32 | 66 | 165 | 150 | 224 | 50.5 | 77 | CHV-005 | CHQ-010 |
38 | 72 | 165 | 150 | 226 | 50.5 | 82 | CHV-005 | CHQ-010 |
51 | 76 | 165 | 150 | 235 | 64 | 100 | CHV-005 | CHQ-010 |
63 | 76 | 165 | 150 | 242 | 77.5 | 114 | CHV-005 | CHQ-005 |
76 | 76 | 165 | 150 | 249 | 91 | 128 | CHV-005 | CHQ-015 |
89 | 84 | 190 | 170 | 274 | 106 | 139 | CHV-010 | CHQ-015 |
102 | 90 | 190 | 170 | 280 | 119 | 155 | CHV-010 | CHQ-015 |
108 | 90 | 190 | 170 | 280 | 119 | 155 | CHV-010 | CHQ-015 |

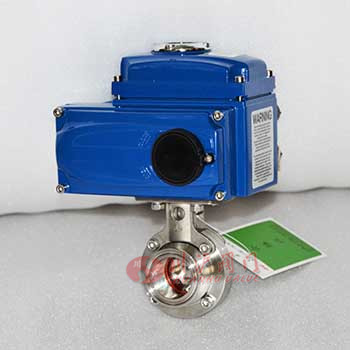

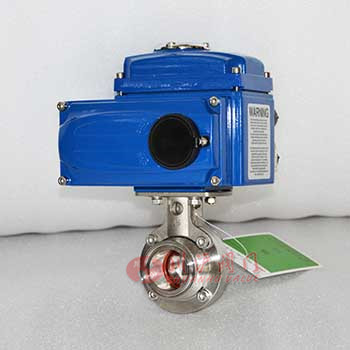

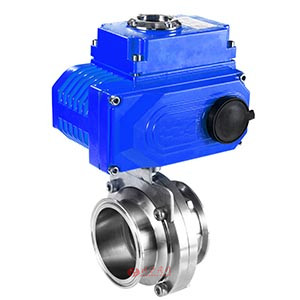

電動衛生級蝶閥圖片
