產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 電動蝶閥電動蝶閥
電動塑料蝶閥 | CHD971X

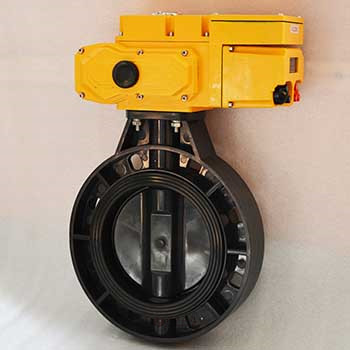

電動塑料蝶閥圖片

電動塑料蝶閥 產品說明
電動塑料蝶閥是一種轉角90°的旋轉類蝶閥，具有重量輕、耐腐蝕性強，被應用于多個領域，如一般的純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等過個行業，品質得到廣大用戶的認可。
　蝶閥安裝時，先關閉閥門，后進行安裝，以防止碰傷蝶板密封面。兩管道法蘭而應平行，使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大于5mm，以防壓板受壓位置不對而變形失效。

電動塑料蝶閥 性能參數
公稱通徑 50 65 80 100 125 150 200 250 300
公稱壓力 PN1.0、1.6MPa
連接形式 對夾式
適用溫度 0～+60℃
適用介質 PVC兼容的食品工業化學溶劑
控制方式 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
電動塑料蝶閥 材質說明
名稱 材料
閥體 UPVC、CPVC、PP
閥芯 UPVC、CPVC、PP、PTFE
密封面 FPM、EPDM、NBR

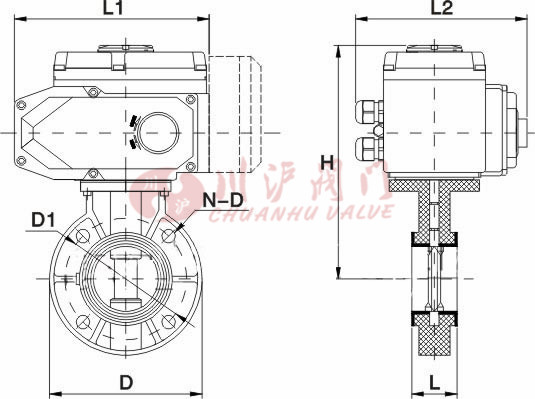

電動塑料蝶閥 結構尺寸圖

電動塑料蝶閥結構圖

電動塑料蝶閥 連接尺寸
主要外形尺寸-PN10（10bar）
公稱通徑
[DN]		 尺寸[mm] 執行器選配
L L1 L2 H D D1 N-D
40 39 165 150 210 47 110 4-18 CHV-005 CHQ-010
50 45 165 150 223 56 125 4-18 CHV-005 CHQ-010
65 48 165 150 235 71 145 4-18 CHV-005 CHQ-010
80 48 165 150 240 85 160 8-18 CHV-005 CHQ-010
100 58 190 170 258 105 180 8-18 CHV-010 CHQ-020
125 70 190 170 303 131 210 8-18 CHV-010 CHQ-020
150 76 190 170 316 153 240 8-22 CHV-010 CHQ-020
200 92 190 170 350 204 290 8-22 CHV-020 CHQ-030
250 114 270 220 410 255 350 12-22 CHV-040 CHQ-040
300 120 270 220 440 307 400 12-22 CHV-060 CHQ-050
350 130 270 220 470 358 460 16-22 CHV-080 CHQ-060
400 140 270 220 520 389 515 16-22 CHV-100 CHQ-080
450 152 270 220 540 446 565 20-26 CHV-120 CHQ-100
500 152 270 220 570 494 620 20-26 CHV-140 CHQ-120
600 178 270 220 637 590 725 20-30 CHV-160 CHQ-140

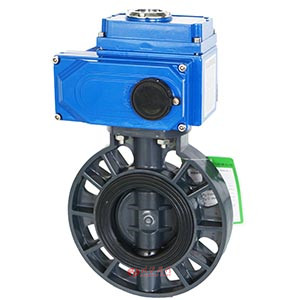

電動塑料蝶閥圖片

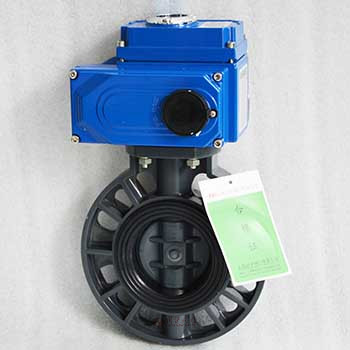

電動塑料蝶閥圖片 電動塑料蝶閥圖片
