電動對夾蝶閥 | CHD973H
電動對夾蝶閥 產品說明
電動對夾蝶閥是一種轉角90°的旋轉類蝶閥,連接方式為對夾連接。輸入控制信號(4-20mA或1-5VDC)及單項電源即可控制運轉,具有功能強、體積小、性能可靠、配套簡單、流通能力大,特別適用于介質是粘稠,含顆粒、纖維性質的場合。蝶閥安裝時,先關閉閥門,后進行安裝,以防止碰傷蝶板密封面。兩管道法蘭而應平行,使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大,保證不大于5mm,以防壓板受壓位置不對而變形失效。
電動對夾蝶閥 性能參數
公稱通徑DN(mm) | 50~1200 |
---|---|
允許壓差(MPa) | ≤ 公稱壓力 |
動作范圍 | 0~90° |
泄露量 | 按GB/T4213-92,為Kv值的10-4 |
基本誤差 | ±2.5% |
回差 | ±2.5% |
死區 | 1% (可調) |
可調范圍 | 50:1 |
配置執行機構 | 選配PSQ、HQ、QT、CH等系列角行程電動執行機構 |
控制方式 | 開關到位(開關兩位控制)、智能調節(4~20mA模擬量信號控制) |
電動對夾蝶閥 材質說明
底座 | HT200、WCB、CF3、CF3M、CF8、CF8M |
下軸套 | 銅合金、304、316 |
閥體 | HT200、WCB、CF3、CF3M、CF8、CF8M |
密封圈 | NBR丁晴橡膠、PTFE、PPL、304、316 |
壓板、蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
固定銷 | 25、35、45 |
上、下閥軸 | 2Cr13、304、316、316L |
上軸套 | 銅合金、304、316 |
填料 | 聚四氟乙烯/柔性石墨 |
填料壓蓋組件 | HT200、WCB、CF3、CF3M、CF8、CF8M |

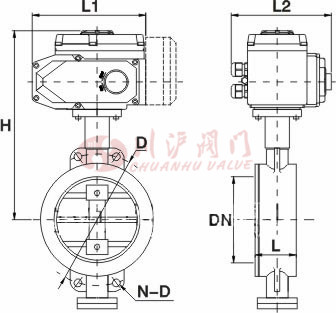

電動對夾蝶閥 結構尺寸圖
電動對夾蝶閥 連接尺寸
主要外形尺寸-PN16(16bar) | ||||||||
---|---|---|---|---|---|---|---|---|
公稱通徑 DN |
尺寸mm | 執行器選配 | ||||||
L | L1 | L2 | H | D | N-D | |||
50 | 43 | 165 | 150 | 250 | 125 | 4-18 | CHV-005 | CHQ-010 |
65 | 46 | 190 | 170 | 270 | 145 | 4-18 | CHV-005 | CHQ-010 |
80 | 49 | 190 | 170 | 290 | 160 | 8-18 | CHV-005 | CHQ-010 |
100 | 56 | 270 | 220 | 310 | 180 | 8-18 | CHV-010 | CHQ-020 |
125 | 64 | 270 | 220 | 380 | 210 | 8-18 | CHV-010 | CHQ-020 |
150 | 70 | 270 | 220 | 410 | 240 | 8-22 | CHV-010 | CHQ-020 |
200 | 71 | 270 | 220 | 465 | 295 | 12-22 | CHV-020 | CHQ-030 |
250 | 76 | 270 | 220 | 505 | 355 | 12-26 | CHV-040 | CHQ-040 |
300 | 83 | 270 | 220 | 580 | 410 | 12-26 | CHV-060 | CHQ-050 |
350 | 92 | 270 | 220 | 640 | 470 | 16-26 | CHV-080 | CHQ-060 |
400 | 102 | 270 | 220 | 695 | 525 | 16-30 | CHV-100 | CHQ-080 |
450 | 114 | 270 | 220 | 755 | 585 | 20-30 | CHV-120 | CHQ-100 |
500 | 127 | 270 | 220 | 820 | 650 | 20-33 | CHV-140 | CHQ-120 |

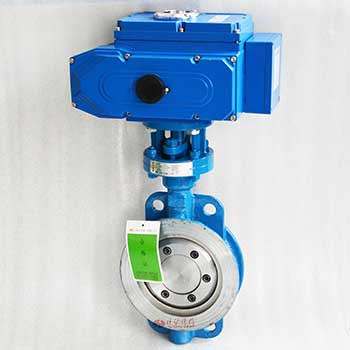

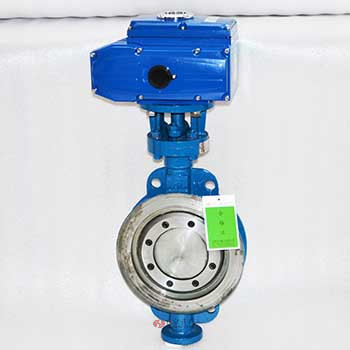

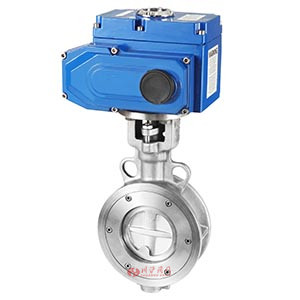

電動對夾蝶閥圖片
