電動硬密封蝶閥 | CHD943H

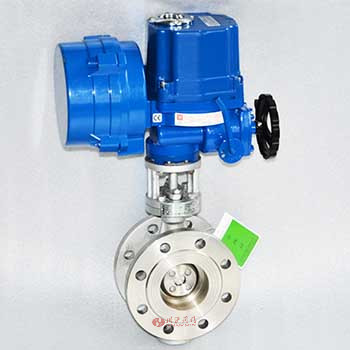

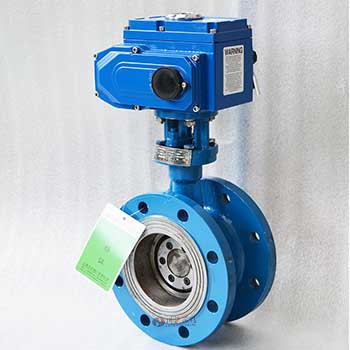

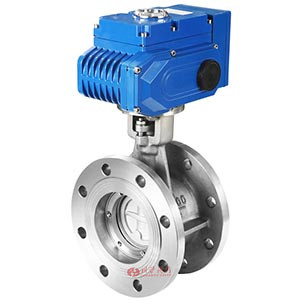

電動硬密封蝶閥圖片

電動硬密封蝶閥 產品說明
電動硬密封蝶閥是一種轉角90°的旋轉類蝶閥,金屬硬密封((介質溫度≤450℃))等。具有功能強、體積小、性能可靠、配套簡單、流通能力大,特別適用于介質是粘稠,含顆粒、纖維性質的場合。可廣泛應用于食品、環保、輕工、化工、教學設備、造紙、電力等行業的過程自動控制系統中。
 蝶閥安裝時,先關閉閥門,后進行安裝,以防止碰傷蝶板密封面。兩管道法蘭而應平行,使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大,保證不大于5mm,以防壓板受壓位置不對而變形失效。

電動硬密封蝶閥 性能參數
公稱通徑DN(mm) 50~1200
允許壓差(MPa) ≤ 公稱壓力
動作范圍 0~90°
泄露量 按GB/T4213-92,為Kv值的10-4
基本誤差 ±2.5%
回差 ±2.5%
死區 1% (可調)
可調范圍 50:1
配置執行機構 選配PSQ、HQ、QT、CH等系列角行程電動執行機構
控制方式 開關到位(開關兩位控制)、智能調節(4~20mA模擬量信號控制)
電動硬密封蝶閥 材質說明
底座 HT200、WCB、CF3、CF3M、CF8、CF8M
下軸套 銅合金、304、316
閥體 HT200、WCB、CF3、CF3M、CF8、CF8M
密封圈 NBR丁晴橡膠、PTFE、PPL、304、316
壓板、蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M
固定銷 25、35、45
上、下閥軸 2Cr13、304、316、316L
上軸套 銅合金、304、316
填料 聚四氟乙烯/柔性石墨
填料壓蓋組件 HT200、WCB、CF3、CF3M、CF8、CF8M
電動硬密封蝶閥 結構尺寸圖

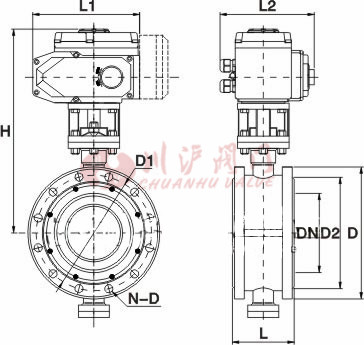

電動硬密封蝶閥結構圖

電動硬密封蝶閥 連接尺寸
主要外形尺寸-PN16(16bar)
公稱通徑
[DN]
尺寸[mm] 執行器選配
L L1 L2 H D D1 D2 N-D
50 108 165 150 250 160 125 99 4-18 CHV-005 CHQ-010
65 112 190 170 270 180 145 118 4-18 CHV-005 CHQ-010
80 114 190 170 290 195 160 132 8-18 CHV-005 CHQ-010
100 127 270 220 310 215 180 156 8-18 CHV-010 CHQ-020
125 140 270 220 380 245 210 184 8-18 CHV-010 CHQ-020
150 140 270 220 410 280 240 211 8-22 CHV-010 CHQ-020
200 152 270 220 465 335 295 266 12-22 CHV-020 CHQ-030
250 165 270 220 505 405 355 319 12-26 CHV-040 CHQ-040
300 178 270 220 580 460 410 370 12-26 CHV-060 CHQ-050
350 190 270 220 640 520 470 429 12-26 CHV-080 CHQ-060
400 216 270 220 695 580 525 480 16-30 CHV-100 CHQ-080
450 222 270 220 755 640 585 548 20-30 CHV-120 CHQ-100
500 229 270 220 820 710 650 609 20-33 CHV-140 CHQ-120
