當前位置：首頁 > 產品中心 > 電動蝶閥電動蝶閥
電動不銹鋼對夾蝶閥 | CHD971X

電動不銹鋼對夾蝶閥圖片

電動不銹鋼對夾蝶閥 產品說明
CHD971X電動不銹鋼對夾蝶閥是一種轉角90°的旋轉類蝶閥，連接方式為對夾連接。開關型接收ON-OFF開關量信號，調節型可接收4-20mA（或1-5VDC等控制信號）實現對流量大小的調整。具有功能強、體積小、性能可靠、配套簡單、流通能力大，特別適用于介質是粘稠，含顆粒、纖維性質的場合?？蓮V泛應用于水處理、食品、環保、輕工、化工、教學設備、造紙、電力等行業的過程自動控制系統中。
　蝶閥安裝時，先關閉閥門，后進行安裝，以防止碰傷蝶板密封面。兩管道法蘭而應平行，使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大于5mm，以防壓板受壓位置不對而變形失效。

電動不銹鋼對夾蝶閥 性能參數
公稱通徑DN(mm) 40~1200
允許壓差(MPa) ≤ 公稱壓力
動作范圍 0～90°
泄露量 零泄漏
基本誤差 ±2.5%
回差 ±2.5%
死區 1% (可調)
可調范圍 50:1
配置執行機構 選配PSQ、HQ、QT、CH等系列角行程電動執行機構
控制方式 開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
電動不銹鋼對夾蝶閥 材質說明
零件名稱
Part name 		材料
Materials
閥體
Body 		HT200、QT450、WCB、不銹鋼
閥板
Disc 		“QT450鍍鎳、QT450覆尼龍、鋁青銅、304、316、316L、雙相不銹鋼
閥座
Seat 		EPDM、NBR、PTFE、耐磨耐熱EPDM、硅膠、氟膠
EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone rubber,VITON"
閥軸
Stem 		"45#碳鋼、416不銹鋼、304不銹鋼、316不銹鋼
45#carbon steel,SS416,SS304,SS316°
適用介質
Applicable medium 		水、海水、污水、油、空氣、食品、弱酸堿鹽等
適用溫度
Applicable temperature 		-10~110℃

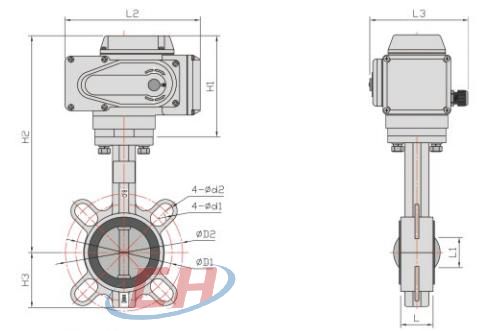

電動不銹鋼對夾蝶閥 結構尺寸圖

電動不銹鋼對夾蝶閥結構圖

電動不銹鋼對夾蝶閥 連接尺寸
規格
Size 		φD1/φD2 4- φd1/φd2 H1 H2 H3 L L1 L2 L3
DN40 98.50 19.00 139 259 56 33.5 30 162 135
110.00 19.00
DN50 107.00 19.00 139 269 59 42 32 162 135
125.00 19.00
DN65 119.00 19.00 139 282 68 45 47 162 135
145.00 19.00
DN80 154.50 23.00 139 294 89 45 65 162 135
155.75 24.00
DN100 175.00 19.00 156 326 103 52.1 91 208 144
190.50 19.00
DN125 210.00 23.00 156 346 117 55 112 208 144
216.00 23.00
DN150 240.25 23.50 196 406 130 56 146 258 170
240.25 23.50
DN200 292.00 24.60 196 439 164 61 194 258 170
296.00 25.00
DN250 357.00 30.00 196 478 195 66 242 258 170
357.00 30.00
DN300 400.00 25.00 196 506 232 77 292 258 170
432.00 26.00
DN350 460.00 23.00 229 594 264.0 77 325 280 178
470.00 26.00
DN400 515.00 26.00 229 617 325.0 87 380 280 178
525.00 30.00
DN450 565.00 26.00 249 666 330.0 105 428 280 178
585.00 30.00
DN500 620.00 26.00 249 729 363.0 130 474 280 178
650.00 33.00
DN600 725.00 20- φ30 179 741 459.0 152 573 439 266
770.00 20- φ36
電動不銹鋼對夾蝶閥圖片

電動不銹鋼對夾蝶閥圖片 電動不銹鋼對夾蝶閥圖片
