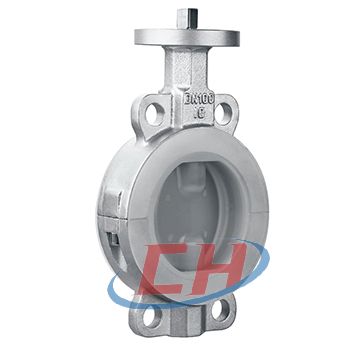

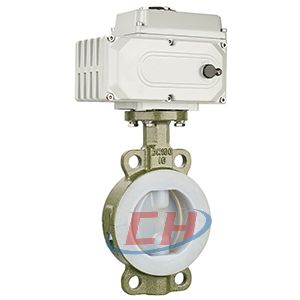

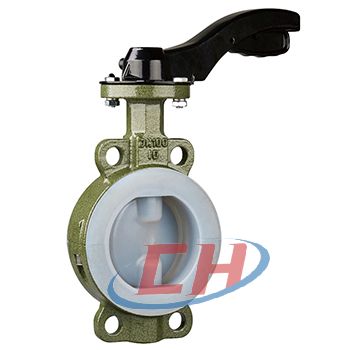

襯氟蝶閥的連接方式有對夾式和法蘭式2種,可選配驅動有手柄、蝸輪、氣動執行器和電動執行器等。
公稱通徑 | DN40-1000mm |
---|---|
公稱壓力 | PN0.6~1.6Mpa等 Class 150lb等 |
閥體材質 | 球墨鑄鐵(QT450)系列; 碳鋼(WCB等)系列; 不銹鋼(CF8、CF8M、CF3、CF3M等)系列; |
襯里材質 | F46、F4、PFA、PO、PE、PP等 |
適用溫度 | T1:-20-150℃;T2:-20-180℃; 其他溫度可定制 |
連接方式 | 對夾、法蘭 |
氣動執行器 | AT系列、AW系列、進口執行器系列 |
作用方式 | 雙作用、單作用常閉FC、單作用常開FO |
電動執行器 | CH系列、CHV系列、進口執行器系列 |
控制方式 | 開關型、調節型、智能型、總線型 |
(1)聚四氟乙烯PTFE(F4)適用介質:任何有機溶劑或試劑=稀或濃無機酸、堿、醇、酮、芳經、氨化經等。工作溫度:≤150℃。
特點:PTFE耐高溫性能好,靜摩擦系數是塑料中最小的,自潤滑性能優良:電絕緣性能優異,并且不受工作環境、溫度和頻率的影響,具有良好的耐電弧性,耐化學腐蝕性優良,除在高溫、高壓下氟元素和熔觸狀態的堿金屬對它有侵蝕作用,某些鹵化胺或芳香經使其有輕微的感脹外,其它諸如強酸、強堿、強氧化劑、油脂、酮、、醉等即使在高溫下也對它不起作用。
(2)聚全氧乙內烯FEP(F46)適用介質:任何有機溶劑或試劑、稀或轟無機酸、堿、耐、芳涇、氨化經等。工作溫度≤150℃。
特點:力學、電性能和化學穩定性基本與F4相同,但突出優點是沖擊韌性高。即使帶缺口試樣也沖不斷,有極好的耐侯和輻射性,易于成型加工,是為了克服聚四氧乙烯成型加工困難而發展的一中含氧樹脂,除使用溫度低于F4外,其它都保持了聚四氧乙烯的優良性能。
(3)可溶性聚四氟乙烯(PFA)適用介質:強酸、強堿、強氟化劑、有機溶劑等。工作溫度≤180℃。
特點:類似F46的一中新型含氟樹脂,是為了克服聚四氟乙烯加工成型困難而發展的一個新品種,完全保持了聚四氟乙烯的優良性能,良好的機械、點絕緣性能,突出耐熱性和低摩擦性能、難燃、低煙、耐大氣性好。最大的優點是容易成型加工。
(4)聚三氟乙烯PCTFE(F3)適用介質:各種有溶劑、無機腐蝕液(氧化劑酸類),工作溫度≤120℃。
特點:耐熱性、電性能化學穩定性僅次于F4機械強度、抗蟠性能、硬度比F4好。
(5)聚二氟乙烯PCTFE(F2)適用介質:各耐大多數化學介質和溶劑。工作溫度≤120℃。
特點:拉伸強度和壓縮強度比F4好,耐磨損和冷流性好:耐候、耐輻射和抗老化等,而最大特點是粘結力大,韌性好,易成型。
(6)增強性聚丙烯(FRPP)適用介質:無機鹽類的水溶液、無機酸類、堿類的稀或濃溶液。工作溫度≤120℃。
特點:是最輕的塑料之一,其屈服、拉伸和壓縮強度、硬度均優于低壓聚乙烯,有很突出的鋼性,耐熱性好,易成型。改性后沖擊性、流動性、彎曲彈性模數高。
(7)改性聚烯經(PO)適用介質:各種濃度的酸、堿鹽及某些有機溶劑。工作溫度≤110℃。
特點:是目前世界上最理想的防腐蝕、防靜電、無毒害、強度高的優質材料,已廣泛旋轉成型的大型設備和閥門管道作內襯。廣泛應用于化工、治金、食品、紡織等行業。
公稱通徑 DN |
外形尺寸 | 連接尺寸 | |||||
---|---|---|---|---|---|---|---|
L | ~H | A | B | D1 | D2 | n-φd | |
40 | 43 | 301 | 168 | 152 | 110 | 85 | 4-φ18 |
50 | 43 | 301 | 168 | 152 | 125 | 100 | 4-φ18 |
65 | 46 | 314 | 168 | 152 | 145 | 120 | 4-φ18 |
80 | 46 | 370 | 216 | 172 | 160 | 135 | 8-φ18 |
100 | 52 | 420 | 216 | 172 | 180 | 155 | 8-φ18 |
125 | 56 | 425 | 216 | 172 | 210 | 185 | 8-φ18 |
150 | 56 | 495 | 257 | 192 | 240 | 210 | 8-φ22 |
200 | 60 | 585 | 257 | 192 | 295 | 265 | 8-φ22 |
250 | 68 | 650 | 257 | 192 | 350 | 320 | 12-φ22 |
300 | 78 | 735 | 257 | 192 | 400 | 370 | 12-φ22 |
350 | 78 | 735 | 257 | 192 | 460 | 430 | 16-φ22 |
