電動軟密封法蘭蝶閥 | CHD941X

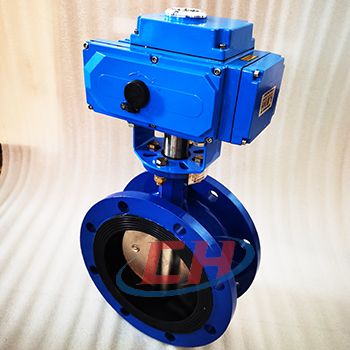

電動軟密封法蘭蝶閥圖片

電動軟密封法蘭蝶閥 產品說明
CHD941X電動軟密封法蘭蝶閥是一種轉角90°的旋轉類蝶閥，連接方式為法蘭連接。開關型接收ON-OFF開關量信號，調節型可接收4-20mA（或1-5VDC等控制信號）實現對流量大小的調整。具有功能強、體積小、性能可靠、配套簡單、流通能力大，特別適用于介質是粘稠，含顆粒、纖維性質的場合?？蓮V泛應用于水處理、食品、環保、輕工、化工、教學設備、造紙、電力等行業的過程自動控制系統中。
　蝶閥安裝時，先關閉閥門，后進行安裝，以防止碰傷蝶板密封面。兩管道法蘭而應平行，使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大于5mm，以防壓板受壓位置不對而變形失效。

電動軟密封法蘭蝶閥 性能參數
公稱通徑DN(mm) 40~1200
允許壓差(MPa) ≤ 公稱壓力
動作范圍 0～90°
泄露量 零泄漏
基本誤差 ±2.5%
回差 ±2.5%
死區 1% (可調)
可調范圍 50:1
配置執行機構 選配PSQ、HQ、QT、CH等系列角行程電動執行機構
控制方式 開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
電動軟密封法蘭蝶閥 材質說明
零件名稱
Part name 		材料
Materials
閥體
Body 		HT200、QT450、WCB、不銹鋼
閥板
Disc 		“QT450鍍鎳、QT450覆尼龍、鋁青銅、304、316、316L、雙相不銹鋼
閥座
Seat 		EPDM、NBR、PTFE、耐磨耐熱EPDM、硅膠、氟膠
EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone rubber,VITON"
閥軸
Stem 		"45#碳鋼、416不銹鋼、304不銹鋼、316不銹鋼
45#carbon steel,SS416,SS304,SS316°
適用介質
Applicable medium 		水、海水、污水、油、空氣、食品、弱酸堿鹽等
適用溫度
Applicable temperature 		-10~110℃

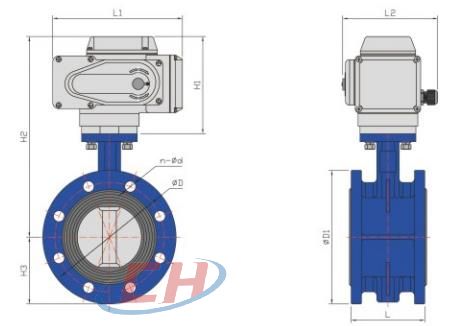

電動軟密封法蘭蝶閥 結構尺寸圖

電動軟密封法蘭蝶閥結構圖

電動軟密封法蘭蝶閥 連接尺寸
規格
Size 		φD φD1 n-φd H1 H2 H3 L1 L2 L
DN40 110.00 150 4- φ18 139 259 82.5 162 135 110
DN50 125.00 165 4- φ18 139 269 82.5 162 135 110
DN65 145.00 185 4- φ18 139 282 93.0 162 135 114
DN80 160.00 200 4- φ18 139 294 100.0 162 135 116
160.00 200 8- φ18
DN100 180.00 220 8- φ18 156 326 110.0 208 144 129
DN125 210.00 250 8- φ18 156 346 125.0 208 144 142
DN150 240.00 285 8- φ22 196 406 143.0 258 170 142
DN200 295.00 340 8- φ22 196 439 170.0 258 170 154
295.00 340 12- φ22
DN250 350.00 395 12- φ22 196 478 203.0 258 170 167
355.00 405 12- φ26
DN300 400.00 445 12- φ22 196 506 230.0 258 170 180
410.00 460 12- φ26
DN350 460.00 505 16- φ22 229 574 270.0 280 178 192
470.00 520 16- φ26
DN400 515.00 565 16- φ26 229 606 287.0 280 178 218
525.00 580 16- φ30
DN450 565.00 615 20- φ26 249 644 320.0 280 178 224
585.00 640 20- φ30
DN500 620.00 670 20- φ26 249 679 355.0 280 178 231
650.00 715 20- φ33
DN600 725.00 780 20- φ30 179 655 420.0 439 266 270
770.00 840 20- φ36

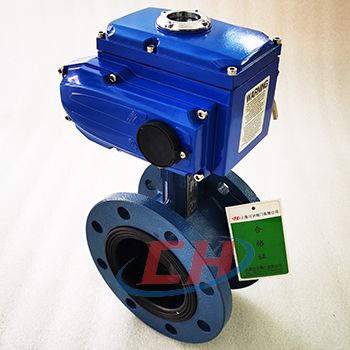

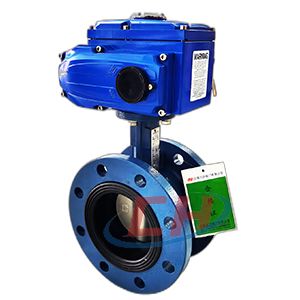

電動軟密封法蘭蝶閥圖片

電動軟密封法蘭蝶閥圖片 電動軟密封法蘭蝶閥圖片
