產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 電動蝶閥電動蝶閥
防爆電動衛生級蝶閥 | CHWD971X-FB

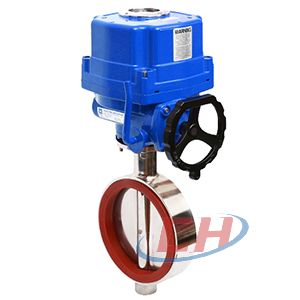

防爆電動衛生級蝶閥圖片

防爆電動衛生級蝶閥 產品說明
CHWD971X-FB防爆電動衛生級蝶閥采用高精度數控加工,光滑表面確保清潔,無介質積存區域,不會產生潛在的污染。快速拆裝閥,使閥門打開和維修快捷容易,使過程停機時間縮短。閥門廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、乳制品,酒類、飲料、 生化工業過程控制場合。

防爆電動衛生級蝶閥 性能參數
材質 304不銹鋼、316不銹鋼、316L不銹鋼等
公稱通徑 DN25-DN400
公稱壓力 1.0MPa
密封材質 硅膠、EPDM橡膠等
控制方式 開關型、調節型
驅動方式 手柄、蝸輪、電動、氣動等
防爆電動衛生級蝶閥 防爆電動執行器參數
外 殼 防水等級IP67 可選:IP68防爆
電 機 鼠籠式異步電動機
限位開關 1開/1關, ?SPDT,250V AC,10A
輔助開關組 1開/1關,SPDT,250V AC,10A
扭矩開關 1開/1關,SPDT,250V AC,10A 除HQ-005/008/010
行 程 90°±10° 可選擇0°-270
故障保護/工作溫度 內部熱保護,打開115℃±5C/關閉97℃±5℃
指示器 連續的位置指示
手動操作 機械手柄,可用手輪來操作
自鎖裝置 渦輪、蝸桿機構提供自鎖
機械限位 2個外部調整
加熱器和恒溫器 7-10W(110/220V ??AC)
接線孔 PF 3/4"(2個)
環境溫度 -20°℃~+70℃
潤 滑 鋁基潤滑脂(EP型)
材 料 鋼、鋁合金、鋁青銅、聚碳酸脂
環境濕度 最大90% RH
抗震性能 XYZ10g,0.2~34HZ,30minutes
外表涂層 干粉、環氧聚酯

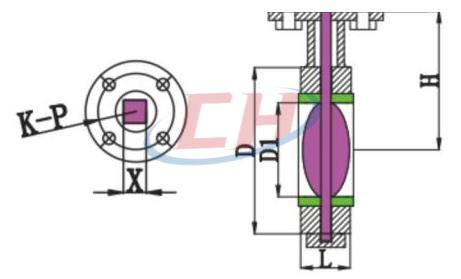

防爆電動衛生級蝶閥 結構尺寸圖

防爆電動衛生級蝶閥結構圖

防爆電動衛生級蝶閥 連接尺寸
SIZE H L D D1 K.P X
DN25 87 29 59 25 50×50 11×11
DN32 93 35.8 69 32 50×50 11×11
DN40 101 37.5 78 40 50×50 11×11
DN50 125 42 93 50 50×50 11×11
DN65 126 44 107 65 50×50 11×11
DN80 134 44 124 80 50×50 11×11
DN100 143 48.2 154 100 70×70 14×14
DN125 156 55 179 125 70×70 14×14/17×17
DN150 176 55 202 150 70×70 14×14/17×17
DN200 226 60 252 200 102×102 22×22
DN250 255 64 310 250 102×102 22×22/27×27
DN300 283 70 365 300 102×102 27×27
DN350 311 78 420 350 140×140 36×36
DN400 375 90 472 400 140×140 36×36
