防爆電動偏心對夾蝶閥 | CHD973F-FB

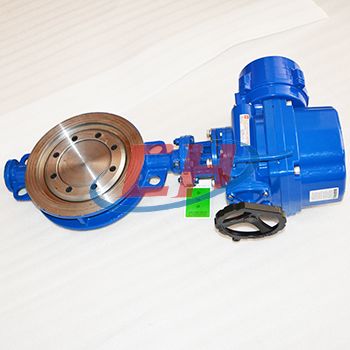

防爆電動偏心對夾蝶閥圖片

防爆電動偏心對夾蝶閥 產品說明
CHD973F-FB防爆電動偏心對夾蝶閥采用軸中心雙偏離閥結構中心結合密封面非對稱設計，使閥板在0-90°的全行程范圍內均與閥座無磨擦。閥座采用多層次結構，利用金屬與特殊非金屬材料的結合構成的密封面，更有效地保證了無泄漏。該系列蝶閥密封壽命長；密封性能卓越，同時能滿足高溫工況的要求，適用工業過程控制中的氣體與液體的調節與切斷運用。 廣泛應用于化工、電力、輕紡、食品、醫藥、造紙等工業部門及市政工程、水廠等管道對自來水、污水、油類液體或空氣、煤氣、天然氣、水蒸氣的介質進行載止或調節流量控制。

防爆電動偏心對夾蝶閥 性能參數
公稱通徑 DN50-800mm
公稱壓力 PN0.6~4.0Mpa等
Class 150lb、300lb等
JIS 10K、20K等
閥體材質 碳鋼(WCB等)系列；
不銹鋼(CF8、CF8M、CF3、CF3M等)系列；
密封材質 PTFE橡膠(F)、合金鋼(H)、硬質合金(Y)等
適用溫度 T1:-20-150℃;T2：-20-450℃;
其他溫度可定制
連接方式 對夾式、法蘭式
氣動執行器 AT系列、AW系列、進口執行器系列
作用方式 雙作用、單作用常閉FC、單作用常開FO
電動執行器 CH系列、CHV系列、進口執行器系列
控制方式 開關型、調節型、智能型、總線型
防爆電動偏心對夾蝶閥 防爆電動執行器參數
外 殼 防水等級IP67 可選：IP68防爆
電 機 鼠籠式異步電動機
限位開關 1開/1關， ?SPDT,250V AC,10A
輔助開關組 1開/1關，SPDT,250V AC,10A
扭矩開關 1開/1關，SPDT,250V AC,10A 除HQ-005/008/010
行 程 90°±10° 可選擇0°-270
故障保護/工作溫度 內部熱保護，打開115℃±5C/關閉97℃±5℃
指示器 連續的位置指示
手動操作 機械手柄，可用手輪來操作
自鎖裝置 渦輪、蝸桿機構提供自鎖
機械限位 2個外部調整
加熱器和恒溫器 7-10W(110/220V ??AC)
接線孔 PF 3/4"(2個)
環境溫度 -20°℃~+70℃
潤 滑 鋁基潤滑脂(EP型)
材 料 鋼、鋁合金、鋁青銅、聚碳酸脂
環境濕度 最大90% RH
抗震性能 XYZ10g,0.2~34HZ,30minutes
外表涂層 干粉、環氧聚酯

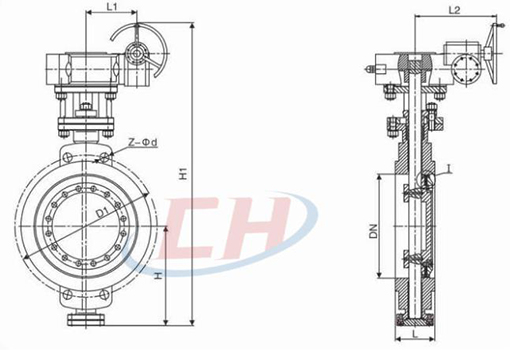

防爆電動偏心對夾蝶閥 結構尺寸圖

防爆電動偏心對夾蝶閥結構圖

防爆電動偏心對夾蝶閥 連接尺寸
公稱通徑DN 結構長度 外型尺寸 連接尺寸
H CHD373H PN1.0MPa PN1.6MPa
mm Inch L H1 L1 L2 D1 Z-d D1 Z-d
50 2 43 65 350 180 200 125 4-18 125 4-18
65 2-1/2 46 75 370 180 200 145 4-18 145 4-18
80 3 46 85 380 180 200 160 8-18 160 8-18
100 4 52 130 420 180 200 180 8-18 180 8-18
125 5 56 175 460 180 200 210 8-18 210 8-18
150 6 56 190 555 270 280 240 8-22 240 8-22
200 8 60 215 780 400 425 295 8-22 295 12-22
250 10 68 265 840 400 425 350 12-22 355 12-26
300 12 78 305 995 450 560 400 12-22 410 12-26
350 14 78 340 1050 450 560 460 16-22 470 16-26
400 16 102 360 1220 535 580 515 16-26 525 16-30
450 18 114 400 1280 535 580 565 20-26 585 20-30
500 20 127 430 1365 535 580 620 20-26 650 20-33
600 24 154 190 1460 570 660 725 20-30 770 20-36
700 28 165 555 1520 750 550 840 24-30 840 24-36
800 32 190 620 1710 750 550 950 24-33 950 24-39
900 36 203 640 1810 750 550 1050 28-33 1050 28-39
1000 40 216 660 1900 900 750 1160 28-36 1170 28-42
1200 48 254 780 2280 1000 925 1380 32-39 1390 32-48

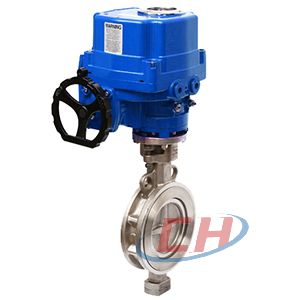

防爆電動偏心對夾蝶閥圖片

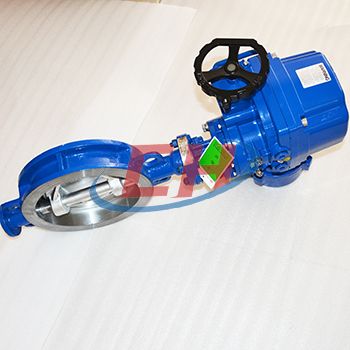

防爆電動偏心對夾蝶閥圖片 防爆電動偏心對夾蝶閥圖片
