防爆電動中線蝶閥 | CHD971X-FB

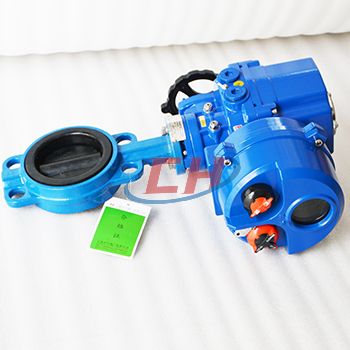

防爆電動中線蝶閥圖片

防爆電動中線蝶閥 產品說明
CHD971X-FB防爆電動中線蝶閥軟密封蝶閥主要由閥體、轉軸、閥板、閥座及驅動機構(手柄、蝸輪蝸桿、氣動裝置或電動裝置)等組成,靠驅動機構帶動軸及蝶板旋轉以實 現啟閉和控制流量的目的。其特點有:結構簡單緊湊、小巧輕便、運輸、安裝、拆卸容易;流量特性近似于直線,調節性能好。蝶閥可用于石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶金、能源等系統的管路上,適用于多種腐蝕性氣體、液體、半液體以及固體粉末介質。
軟密封蝶閥驅動部分可選配手柄、蝸輪、電動執行器、氣動執行器等。

防爆電動中線蝶閥 性能參數
公稱通徑DN(mm) 40~1200
允許壓差(MPa) ≤ 公稱壓力
動作范圍 0~90°
泄露量 零泄漏
基本誤差 ±2.5%
回差 ±2.5%
死區 1% (可調)
可調范圍 50:1
配置執行機構 選配PSQ、HQ、QT、CH等系列角行程電動執行機構
控制方式 開關到位(開關兩位控制)、智能調節(4~20mA模擬量信號控制)
防爆電動中線蝶閥 防爆電動執行器參數
外 殼 防水等級IP67 可選:IP68防爆
電 機 鼠籠式異步電動機
限位開關 1開/1關, ?SPDT,250V AC,10A
輔助開關組 1開/1關,SPDT,250V AC,10A
扭矩開關 1開/1關,SPDT,250V AC,10A 除HQ-005/008/010
行 程 90°±10° 可選擇0°-270
故障保護/工作溫度 內部熱保護,打開115℃±5C/關閉97℃±5℃
指示器 連續的位置指示
手動操作 機械手柄,可用手輪來操作
自鎖裝置 渦輪、蝸桿機構提供自鎖
機械限位 2個外部調整
加熱器和恒溫器 7-10W(110/220V ??AC)
接線孔 PF 3/4"(2個)
環境溫度 -20°℃~+70℃
潤 滑 鋁基潤滑脂(EP型)
材 料 鋼、鋁合金、鋁青銅、聚碳酸脂
環境濕度 最大90% RH
抗震性能 XYZ10g,0.2~34HZ,30minutes
外表涂層 干粉、環氧聚酯
防爆電動中線蝶閥 材質說明
零件名稱
Part name
材料
Materials
閥體
Body
HT200、QT450、WCB、不銹鋼
閥板
Disc
“QT450鍍鎳、QT450覆尼龍、鋁青銅、304、316、316L、雙相不銹鋼
閥座
Seat
EPDM、NBR、PTFE、耐磨耐熱EPDM、硅膠、氟膠
EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone rubber,VITON"
閥軸
Stem
"45#碳鋼、416不銹鋼、304不銹鋼、316不銹鋼
45#carbon steel,SS416,SS304,SS316°
適用介質
Applicable medium
水、海水、污水、油、空氣、食品、弱酸堿鹽等
適用溫度
Applicable temperature
-10~110℃

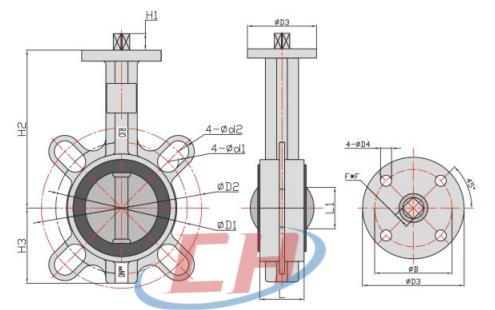

防爆電動中線蝶閥 結構尺寸圖

防爆電動中線蝶閥結構圖

防爆電動中線蝶閥 連接尺寸
規格
Size
φD1/φD2 4- φd1/φd2 4- φD4 φD3 H1 H2 H3 φB F*F L L1
DN32 85.00 14.00 5 60 9 97 51 36 9*9 32 30
100.00 18.00
DN40 98.50 19.00 7 72 11 120 56 50 11*11 33.5 30
110.00 19.00
DN50 107.00 19.00 7 72 11 130 59 50 11*11 42 32
125.00 19.00
DN65 119.00 19.00 7 72 11 143 68 50 11*11 45 47
145.00 19.00
DN80 154.50 23.00 7 72 11 155 89 50 11*11 45 65
155.75 24.00
DN100 175.00 19.00 10 92 14 170 103 70 14*14 52.1 91
190.50 19.00
DN125 210.00 23.00 10 92 17 190 117 70 17*17 55 112
216.00 23.00
DN150 240.25 23.50 10 92 17 210 130 70 17*17 56 146
240.25 23.50
DN200 292.00 24.60 12 125 22 243 164 102 22*22 61 194
296.00 25.00
DN250 357.00 30.00 12 125 22 282 195 102 22*22 66 242
357.00 30.00
DN300 400.00 25.00 14 150 27 310 232 125 27*27 77 292
432.00 26.00
DN350 460.00 23.00 14 150 27 365 264.0 125 27*27 77 325
470.00 26.00
DN400 515.00 26.00 18 175 40 388 325.0 140 36*36 87 380
525.00 30.00
DN450 565.00 26.00 18 175 40 417 330.0 140 36*36 105 428
585.00 30.00
DN500 620.00 26.00 22 210 50 480 363.0 165 46*46 130 474
650.00 33.00
DN600 725.00 20- φ30 22 210 50 562 459.0 165 46*46 152 573
770.00 20- φ36
DN700 840.00 24- φ30 8-+18 300 70 624 525 254 64*64 164 673
840.00 24- φ36
DN800 950.00 24- φ33 8-18 300 70 672 596 254 64*64 190 770
950.00 24- φ39

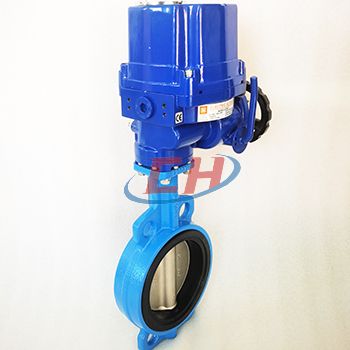

防爆電動中線蝶閥圖片

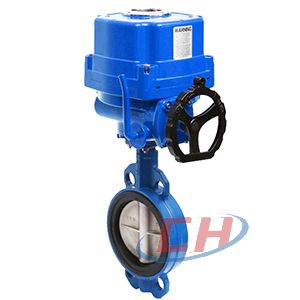

防爆電動中線蝶閥圖片 防爆電動中線蝶閥圖片
