產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 電動蝶閥電動蝶閥
防爆電動襯氟對夾蝶閥 | CHD971F46-FB

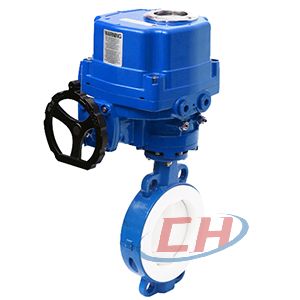

防爆電動襯氟對夾蝶閥圖片

防爆電動襯氟對夾蝶閥 產品說明
CHD971F46-FB防爆電動襯氟對夾蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料,防腐蝕性能優良,可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質,全襯聚四氟乙烯(F4)和聚全氟乙丙烯(F46)氣塑料襯里煤閥,具有耐腐蝕、無泄漏、壽命長等優點。耐腐蝕氣動蝶閥適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
襯氟蝶閥的連接方式有對夾式和法蘭式2種,可選配驅動有手柄、蝸輪、氣動執行器和電動執行器等。

防爆電動襯氟對夾蝶閥 性能參數
公稱通徑 DN40-1000mm
公稱壓力 PN0.6~1.6Mpa等
Class 150lb等
閥體材質 球墨鑄鐵(QT450)系列;
碳鋼(WCB等)系列;
不銹鋼(CF8、CF8M、CF3、CF3M等)系列;
襯里材質 F46、F4、PFA、PO、PE、PP等
適用溫度 T1:-20-150℃;T2:-20-180℃;
其他溫度可定制
連接方式 對夾、法蘭
氣動執行器 AT系列、AW系列、進口執行器系列
作用方式 雙作用、單作用常閉FC、單作用常開FO
電動執行器 CH系列、CHV系列、進口執行器系列
控制方式 開關型、調節型、智能型、總線型
防爆電動襯氟對夾蝶閥 襯里材質特點

(1)聚四氟乙烯PTFE(F4)適用介質:任何有機溶劑或試劑=稀或濃無機酸、堿、醇、酮、芳經、氨化經等。工作溫度:≤150℃。
特點:PTFE耐高溫性能好,靜摩擦系數是塑料中最小的,自潤滑性能優良:電絕緣性能優異,并且不受工作環境、溫度和頻率的影響,具有良好的耐電弧性,耐化學腐蝕性優良,除在高溫、高壓下氟元素和熔觸狀態的堿金屬對它有侵蝕作用,某些鹵化胺或芳香經使其有輕微的感脹外,其它諸如強酸、強堿、強氧化劑、油脂、酮、、醉等即使在高溫下也對它不起作用。

(2)聚全氧乙內烯FEP(F46)適用介質:任何有機溶劑或試劑、稀或轟無機酸、堿、耐、芳涇、氨化經等。工作溫度≤150℃。
特點:力學、電性能和化學穩定性基本與F4相同,但突出優點是沖擊韌性高。即使帶缺口試樣也沖不斷,有極好的耐侯和輻射性,易于成型加工,是為了克服聚四氧乙烯成型加工困難而發展的一中含氧樹脂,除使用溫度低于F4外,其它都保持了聚四氧乙烯的優良性能。

(3)可溶性聚四氟乙烯(PFA)適用介質:強酸、強堿、強氟化劑、有機溶劑等。工作溫度≤180℃。
特點:類似F46的一中新型含氟樹脂,是為了克服聚四氟乙烯加工成型困難而發展的一個新品種,完全保持了聚四氟乙烯的優良性能,良好的機械、點絕緣性能,突出耐熱性和低摩擦性能、難燃、低煙、耐大氣性好。最大的優點是容易成型加工。

(4)聚三氟乙烯PCTFE(F3)適用介質:各種有溶劑、無機腐蝕液(氧化劑酸類),工作溫度≤120℃。
特點:耐熱性、電性能化學穩定性僅次于F4機械強度、抗蟠性能、硬度比F4好。

(5)聚二氟乙烯PCTFE(F2)適用介質:各耐大多數化學介質和溶劑。工作溫度≤120℃。
特點:拉伸強度和壓縮強度比F4好,耐磨損和冷流性好:耐候、耐輻射和抗老化等,而最大特點是粘結力大,韌性好,易成型。

(6)增強性聚丙烯(FRPP)適用介質:無機鹽類的水溶液、無機酸類、堿類的稀或濃溶液。工作溫度≤120℃。
特點:是最輕的塑料之一,其屈服、拉伸和壓縮強度、硬度均優于低壓聚乙烯,有很突出的鋼性,耐熱性好,易成型。改性后沖擊性、流動性、彎曲彈性模數高。

(7)改性聚烯經(PO)適用介質:各種濃度的酸、堿鹽及某些有機溶劑。工作溫度≤110℃。
特點:是目前世界上最理想的防腐蝕、防靜電、無毒害、強度高的優質材料,已廣泛旋轉成型的大型設備和閥門管道作內襯。廣泛應用于化工、治金、食品、紡織等行業。

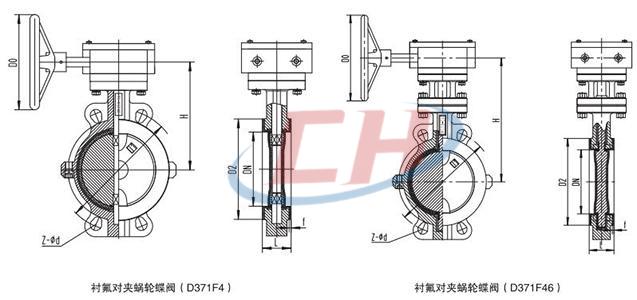

防爆電動襯氟對夾蝶閥 結構尺寸圖

防爆電動襯氟對夾蝶閥結構圖

防爆電動襯氟對夾蝶閥 連接尺寸
公稱通徑 主要尺寸 參考值
DN L D D1 D2 f b Z- φd D D1 D2 f b Z- φd D0 H
mm inch 對夾 法蘭 PN0.6MPa PN1.0MPa
40 1% 33 106 130 100 80 3 14 4-14 150 110 85 3 18 4-18 150 140
50 2 43 108 140 110 90 3 14 4-14 165 125 100 3 18 4-18 150 140
65 22 46 112 160 130 110 3 14 4-14 185 145 120 3 18 4-18 150 150
80 3 46 114 190 150 125 3 16 4-18 200 160 135 3 20 8-18 150 165
100 4 52 127 210 170 145 3 16 4-18 220 180 155 3 20 8-18 200 180
125 5 56 140 240 200 175 3 18 8-18 250 210 185 3 22 8-18 200 200
150 6 56 140 265 225 200 3 18 8-18 285 240 210 3 22 8-22 280 220
200 8 60 152 320 280 255 3 20 8-18 340 295 265 3 24 8-22 280 270
250 10 68 165 375 335 310 4 22 12-18 395 350 320 4 26 12-22 200 320
300 12 78 178 440 395 363 4 22 12-22 445 400 370 4 26 12-22 240 330
350 14 78 190 490 445 413 4 22 12-22 505 460 430 4 26 16-22 240 385
400 16 102 216 540 495 463 4 22 16-22 565 515 480 4 26 16-26 280 430
450 18 114 222 595 550 518 4 22 16-22 615 565 530 4 28 20-26 280 480
500 20 127 229 645 600 568 4 24 20-22 670 620 580 4 28 20-26 320 540
600 24 154 267 755 705 667 5 30 20-26 780 725 680 5 34 20-30 320 610
700 28 165 292 860 810 772 5 24 24-26 895 840 795 5 34 24-30 360 650
800 32 190 318 975 920 878 5 24 24-30 1015 950 900 5 36 24-33 360 710
900 36 203 330 1075 1020 980 5 26 24-30 1115 1050 1000 5 38 28-33 380 780
1000 40 216 410 1175 1120 1080 5 26 28-30 1230 1160 1115 5 38 28-36 400 900
1200 48 254 470 1405 1340 1295 5 28 32-33 1455 1380 1330 5 44 32-39 400 1050
防爆電動襯氟對夾蝶閥 結構尺寸圖

防爆電動襯氟對夾蝶閥結構圖

防爆電動襯氟對夾蝶閥 連接尺寸
公稱通徑 主要尺寸 參考值
DN L D D1 D2 f b z- φd D D1 D2 f b z- φd D0 H
mm inch 對 夾 法 蘭 PN1.6MPa PN2.5MPa
40 112 33 106 150 110 85 3 18 4-18 150 110 85 3 18 4-18 150 140
50 2 43 108 165 125 100 3 18 4-18 165 125 100 3 20 4-18 150 140
65 2 46 112 185 145 120 3 18 4-18 185 145 120 3 22 8-18 150 150
80 3 46 114 200 160 135 3 20 8-18 200 160 135 3 24 8-18 150 165
100 4 52 127 220 180 155 3 20 8-18 235 190 155 3 24 8-22 200 180
125 5 56 140 250 210 185 3 22 8-18 270 220 185 3 26 8-26 200 200
150 6 56 140 285 240 210 3 22 8-22 300 250 210 3 28 8-26 280 220
200 8 60 152 340 295 265 3 24 12-22 360 310 275 3 30 12-26 280 270
250 10 68 165 405 355 320 4 26 12-26 425 370 330 4 32 12-30 200 320
300 12 78 178 460 410 370 4 28 12-26 485 430 390 4 34 16-30 240 330
350 14 78 190 520 470 430 4 30 16-26 555 490 450 4 38 16-33 240 385
400 16 102 216 580 525 480 4 32 16-30 620 550 505 4 40 16-36 280 430
450 18 114 222 640 585 550 4 40 20-30 670 600 550 4 46 20-36 280 480
500 20 127 229 715 650 610 5 44 20-33 730 660 610 5 48 20-36 320 540
600 24 154 267 840 770 720 5 54 20-36 845 770 720 5 58 20-39 320 610
700 28 165 292 910 840 759 5 42 24-36 960 875 800 5 50 24-42 360 650
800 32 190 318 1025 950 900 5 42 24-39 1085 990 940 5 54 24-48 360 710
900 36 203 330 1125 1050 1000 5 44 28-39 1185 1090 1040 5 58 28-48 380 780
1000 40 216 410 1255 1170 1110 5 46 28-42 1320 1210 1150 5 62 28-55 400 900
1200 48 254 470 1485 1390 1330 5 52 32-48 1530 1420 1360 5 70 32-55 400 1050
