產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 電磁閥電磁閥
銅電磁閥 | ZCS

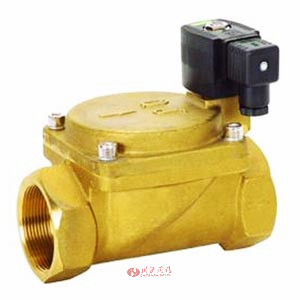

銅電磁閥圖片

銅電磁閥 產品說明

ZCS系列電磁閥適用于以水或液體為工作介質，可自動化控制或遠程制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封，故隊工作介質的清潔度大大減低，具有啟閉迅速，可靠性高等特點。
1.電磁先導膜片式操作結構
2.閥門流量比普通閥提高10%
3.采用特殊密封結構和特種密封材料無泄漏
4.壽命長是同類產品的5倍以上
5.工作平穩噪音低、無水錘沖擊、無顫抖聲
6.采用膜片式、對介質潔凈度要求較低
7.不銹鋼可動鐵芯經久耐用，反應快速；
8.配管方式可任意角度安裝,為增強壽命好是水平管線圈朝上
9.防爆線圈符合T4,T5和測CE的標準（德國NASS線圈）
10.引用標準：GB3836·9 防爆標志 Exm I/IIT4(國產線圈)

銅電磁閥 技術參數
工作介質DN 水、粘度≤4E的油及其它非腐蝕性流體
介質溫度℃ ≤60
公稱壓力（Mpa） 1.0
工作壓差（Mpa） 0.05~1.0 0.1~1.0 0.15~1.0
電源電壓 AC220V其余規格可作特殊訂貨
額定流量系數（KV） 按JB/T7352-94規定
寫落量（ml/min） 按JB/T7352-94·F規定
公稱通徑 10 15 20 25 32 40 50 65 80 100 125 150 200 250 300
功耗 36VA 50VA

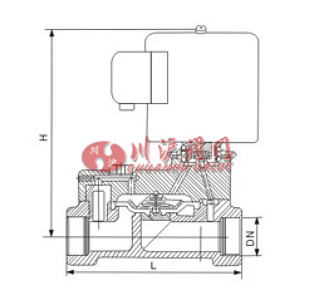

銅電磁閥 結構尺寸圖

銅電磁閥 結構圖

銅電磁閥 連接尺寸

公稱通徑DN 內螺紋連接 法蘭連接
外形尺寸 內螺紋 外形尺寸 法蘭尺寸
H L G H L D D1 D2 n-d b f
15 112 90 1/2 ? ? ? ? ? ? ? ?
20 119 100 3/4 ? ? ? ? ? ? ? 3
25 123 120 1 130 160 115 85 65 4-φ14 16 3
32 137 135 ?1-1/4 137 180 140 100 76 4-φ18 18 3
40 152 145 1-1/2? 152 200 150 110 84 4-φ18 18 3
50 164 180 2 152 230 165 125 99 4-φ18 20 3
65 ? ? ? 222 290 185 145 118 4-φ18 20 3
80 ? ? ? 239 310 200 160 132 4-φ18 22 3
100 ? ? ? 255 350 220 180 156 4-φ18 24 3
125 ? ? ? 416 400 250 210 184 4-φ18 26 3
150 ? ? ? 440 480 285 240 211 8-φ22 26 3
200 ? ? ? 443 600 340 295 266 8-φ22 26 3
250 ? ? ? 493 730 395 350 319 8-φ22 28 3
300 ? ? ? 549 850 445 400 370 8-φ22 28 4

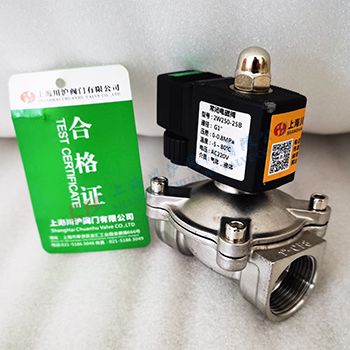

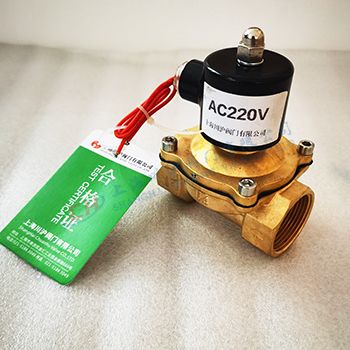

銅電磁閥實物圖

銅電磁閥實物圖 銅電磁閥實物圖
