當前位置:首頁 > 產品中心 > 電磁閥電磁閥
高溫電磁閥 | SZCZP
高溫電磁閥 產品說明
高溫電磁閥是間接先導式平衡型電磁閥,具有耐高溫、耐腐蝕、耐磨損、使用范圍廣等有點,廣泛應用于輸送水、輕油、重油,過熱蒸汽、腐蝕氣體等介質管路中。完成系統中氣體、蒸汽液體、油類等各種介質的自動控制和自動調節。
高溫電磁閥 技術參數
公稱溫度℃ | ≤400 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
公稱壓力MPa | 1.6 | |||||||||||
工作壓差MPa | 0~1.6 | 0.05~1.6 | 0.1~1.6 | |||||||||
公稱通徑mm | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
功耗VA | 50-80 | |||||||||||
電源電壓V | 220 | |||||||||||
額定流量系數 | 按JB/T7352-94F規定 | |||||||||||
泄露量 | 按JB/T7352-94.F |
高溫電磁閥 結構尺寸圖
高溫電磁閥 連接尺寸
DN | H | D | D1 | D2 | n-d | f | b | L |
---|---|---|---|---|---|---|---|---|
10 | 465 | 90 | 60 | 41 | 4-14 | 2 | 14 | 130 |
15 | 465 | 95 | 65 | 46 | 4-14 | 2 | 14 | 130 |
20 | 465 | 105 | 75 | 56 | 4-14 | 2 | 16 | 150 |
25 | 465 | 115 | 85 | 65 | 4-14 | 3 | 16 | 160 |
32 | 475 | 140 | 100 | 76 | 4-18 | 3 | 18 | 180 |
40 | 490 | 150 | 110 | 84 | 4-18 | 3 | 18 | 200 |
50 | 505 | 165 | 125 | 99 | 4-18 | 3 | 20 | 230 |
65 | 525 | 185 | 145 | 118 | 8-18 | 3 | 22 | 290 |
80 | 535 | 200 | 160 | 132 | 8-18 | 3 | 24 | 310 |
100 | 565 | 235 | 190 | 156 | 8-22 | 3 | 24 | 350 |
125 | 580 | 270 | 220 | 184 | 8-26 | 3 | 26 | 400 |
150 | 605 | 300 | 250 | 211 | 8-26 | 3 | 28 | 480 |

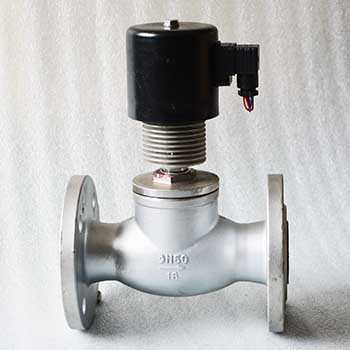

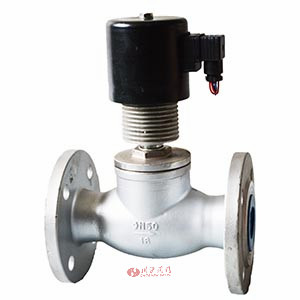

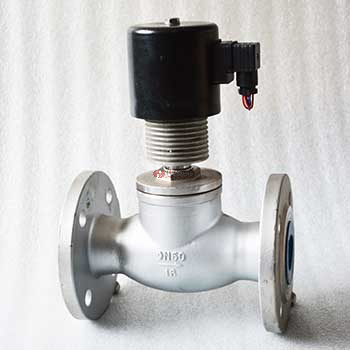

高溫電磁閥 圖片
