產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 電磁閥電磁閥
蒸汽電磁閥 | ZQDF-F

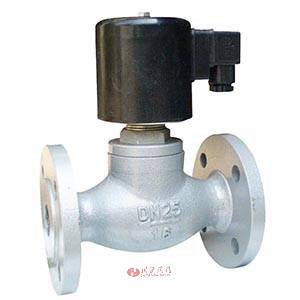

蒸汽電磁閥圖片

蒸汽電磁閥 產品說明

ZQDF(Y)系列蒸汽(液用)電磁閥是工業過程自動化控制系統用的執行器,它在接受電控信號后能自動開啟或關閉閥門,實現對管道中流體介質的通斷或流量調節控制,從而對系統中的溫度、流量、壓力等參數進行自動調節或遠程控制。
ZQDF系列蒸汽電磁閥可廣泛應用于紡織、印染、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們?nèi)粘I钤O(shè)施中。ZQDF系列電磁閥主要用于空氣、蒸汽、煤氣等氣體介質的控制;ZQDF-Y系列電磁閥主要用于自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質,同時也用于粘度小于4°E的油類。

蒸汽電磁閥 技術參數
型號 參數 ZQDF-1 ZQDF-2 ZQDF-3 ZQDF-1Y ZQDF-2Y ZQDF-3Y
公稱壓力(MPa) 1.6
工作壓差(MPa) DN15-50 0~1.6
DN65-100 0.05~1.6
介質種類 煤氣、 空氣等 飽和 蒸汽 過熱蒸汽或高溫氣體 水油 液體 熱水 高溫 水、油
介質溫度℃(mm) ≤60 ≤180 ≤220 ≤60 ≤180 ≤220
使用電壓 AC220V其余規格可作特殊訂貨
使用壽命 按JB/T7352-92規定
泄漏量(ml/min) 按JB/T7352-92·F規定
功耗(VA) 50

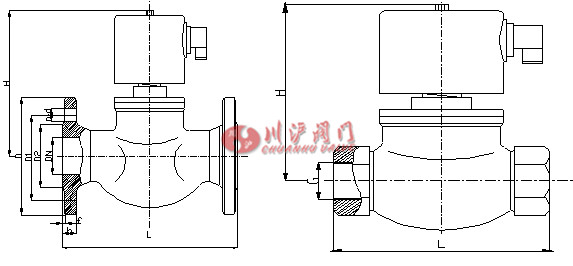

蒸汽電磁閥 結構尺寸圖

蒸汽電磁閥結構圖

蒸汽電磁閥 連接尺寸

公稱通徑 DN 內螺紋連接 法蘭連接
外形尺寸 內螺紋 外形尺寸 法蘭尺寸
H L G H L D D1 D2 b f n-d
15 153 92 1/2 153 130 96 65 46 14 2 4 -Φ14
20 153 92 3/4 153 150 105 75 56 16 2 4 -Φ14
25 153 110 1 153 160 115 85 65 16 3 4 -Φ14
32 176 120 11/4 176 180 140 100 76 18 3 4 -Φ18
40 176 140 11/2 176 200 150 110 84 18 3 4 -Φ18
50 192 162 2 192 230 165 125 99 20 3 4 -Φ18
65 - - - 250 290 185 145 118 20 3 4 -Φ18
80 - - - 260 310 200 160 132 20 3 8 -Φ18
100 - - - 290 350 220 180 156 22 3 8 -Φ18

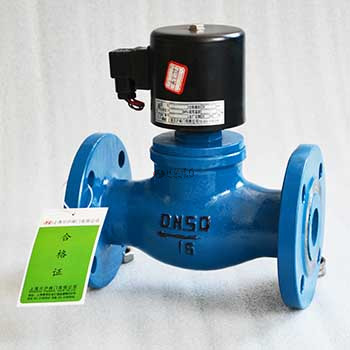

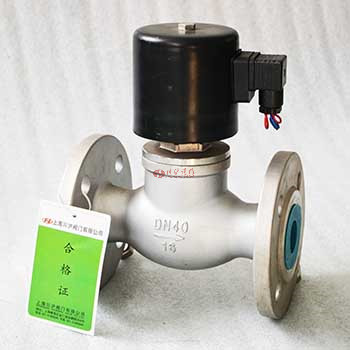

防爆電磁閥 圖片
