產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 冶金閥門冶金閥門
手動百葉蝶閥 | DB340W

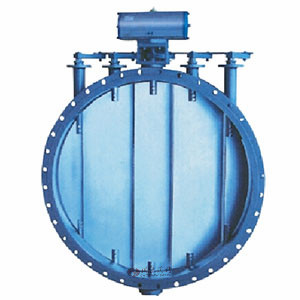

手動百葉蝶閥圖片

手動百葉蝶閥 產品說明
手動百葉蝶閥廣泛應用于冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或者熱風氣體管道中，作為氣體介質調節流量或切斷裝置，可與各種執行器配套使用組成不同性能裝置。
手動百葉蝶閥 性能參數
公稱壓力 0.1MPa
配管法蘭 GB/T9115
額定轉角 0-90°
泄漏率 普通型≤3%，后座型≤1%
適用介質 空氣、煙氣、含塵氣體等
工作溫度

常溫型≤350℃：

高溫型≤600℃
手動百葉蝶閥 主要材質
閥體 碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼
蝶閥 碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼
密封圈 與閥體相同
閥桿 碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料 氟塑料、柔性石墨
手動百葉蝶閥 密封材料選用和適用溫度
材料品種 碳素鋼 低溫碳鋼 合金鋼 奧氏體不銹鋼 鉻鉬鋼
代號 WCB LCB WC6或WC9 304\316 12CrMoV
耐高溫度 425℃ 345℃ 595℃ 600℃ 560℃
耐低溫度 -29℃ -46℃ -29℃ -196℃ -40℃
手動百葉蝶閥 結構圖

手動百葉蝶閥結構圖

手動百葉蝶閥 連接尺寸
公稱通徑 外形尺寸 連接尺寸≤0.25Mpa
DN NPS L L1 H H1 D K B n-d
200 8 140 250 730 630 320 280 22 8-18
250 10 140 250 800 660 375 335 24 12-18
300 12 170 250 920 700 440 395 24 12-22
350 14 170 250 990 730 490 445 24 12-22
400 16 190 300 1070 780 540 495 24 16-22
450 18 190 300 1135 810 595 550 24 16-22
500 20 190 300 1230 870 645 600 24 20-22
600 24 210 365 1350 920 755 705 26 20-26
700 28 210 365 1470 1000 860 810 26 24-26
800 32 210 365 1630 1120 975 920 26 24-30
900 36 250 365 1750 1170 1075 1020 26 24-30
1000 40 250 420 1850 1220 1175 1120 26 28-30
1100 44 250 420 1900 1330 1275 1220 26 32-30
1200 48 250 420 2180 1450 1375 1320 26 32-30
