方形風門 | DF41W

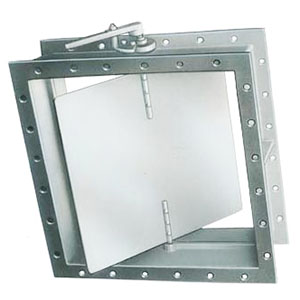

方形風門圖片

方形風門 產品說明
方形風門廣泛適用于 建材、玻璃、礦山、電力、輕工、造紙等行業, 在管路上作為雙向啟閉及調節介質 的流量的重要設備, 對管路中流量根據工況的不同需要進行調節,以滿足管道工藝運行的需要。
方形風門采用優質鋼板焊接而成, 設計新穎、結構簡單實用、體積小、重量輕、流阻小、啟閉力矩小, 調節輕松自如、靈活可靠, 開度指示顯著、清晰、準確,便于觀察和操作 ,能有效地控制氣體流量,是 各種風管系統中理想的調節設備 。
方形風門 性能參數
?公稱壓力 ????介質流速 ????泄漏率 ????適用溫度 ????適用介質
0.05MPa ≤28?mls ≤1.5% ≤300℃ ????空氣、粉塵氣體等
方形風門 主要材質
閥體 碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼
蝶閥 碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼
密封圈 與閥體相同
閥桿 碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料 氟塑料、柔性石墨
方形風門 密封材料選用和適用溫度
材料品種 碳素鋼 低溫碳鋼 合金鋼 奧氏體不銹鋼 鉻鉬鋼
代號 WCB LCB WC6或WC9 304\316 12CrMoV
耐高溫度 425℃ 345℃ 595℃ 600℃ 560℃
耐低溫度 -29℃ -46℃ -29℃ -196℃ -40℃

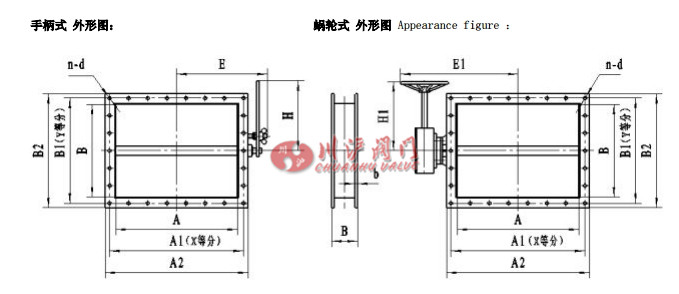

方形風門 結構圖

方形風門結構圖

方形風門 連接尺寸
?A×B ??Al×Bl ??A2×B2 ????B ????b ????n-d ??x ??Y ??H ??Hl ????E ??El
?120×120 ?155×155 ?180×180 ????80 ????4 ????8-10 ????2 ????2 ??150 ??200 ??140 ??190
?160×120 ?195×155 ?220×180 ????80 ????4 ????8-10 ????2 ????2 ??150 ??200 ??165 ??215
?160×160 ?195×195 ?220×220 ????80 ????4 ????8-10 ????2 ????2 ??150 ??200 ??165 ??215
?200×160 ?235×195 ?260×220 ????80 ????4 ????8-10 ????2 ????2 ??150 ??200 ??185 ??235
?200×200 ?235×235 ?260x260 ????80 ????4 ????8-10 ????2 ????2 ??200 ??200 ??185 ??235
250×120 ?285×155 ?310×180 ??100 ????6 ??10?-10 ????3 ????2 ??150 ??200 ??225 ??365
?250×160 ?285×195 ?310×220 ??100 ????6 ??10?-10 ????3 ????2 ??150 ??200 ??225 ??365
?250×200 ?285×235 ?310×260 ??100 ????6 ??10?-10 ????3 ????2 ??200 ??200 ??225 ??365
?250×250 ?285×285 ?310×310 ??100 ????6 ??12?-10 ????3 ????3 ??200 ??200 ??225 ??365
?320×160 ?355×195 ?380×220 ??100 ????6 ??10?-10 ????3 ????2 ??200 ??200 ??260 ??400
?320×200 ?355×235 ?380×260 ??100 ????6 ??10?-10 ????3 ????2 ??300 ??200 ??260 ??400
?320×250 ?355×285 ?380×310 ??100 ????6 ??12?-10 ????3 ????3 ??300 ??200 ??260 ??400
?320×320 ?355×355 ?380×380 ??100 ????6 ??12?-10 ????3 ????3 ??300 ??200 ??260 ??400
?400×200 ?445×245 ?480×280 ??120 ????8 ??12?-12 ????4 ????2 ??300 ??250 ??300 ??440
?400×250 ?445×295 ?480X330 ??120 ????8 ??14?-12 ????4 ????3 ??300 ??250 ??300 ??440
?400×320 ?445×365 ?480×400 ??120 ????8 ??14?-12 ????4 ????3 ??300 ??250 ??300 ??440
?400×400 ?445×445 ?480×480 ??120 ????8 ??16?-12 ????4 ????4 ??300 ??250 ??300 ??440
?500×200 ?545×245 ?580×280 ??120 ????8 ??14?-12 ????5 ????2 ??350 ??250 ??350 ??490
?500×250 ?545×295 ?580×330 ??120 ????8 ??16?-12 ????5 ????3 ??350 ??250 ??350 ??490
?500×320 ?545×365 ?580×400 ??120 ????8 ??16?-12 ????5 ????3 ??350 ??250 ??350 ??490
?500×400 ?545×445 ?580×480 ??120 ????8 ??18?-12 ????5 ????4 ??350 ??250 ??350 ??490
?500×500 ?545×545 ?580×580 ??120 ????8 ??20-12 ????5 ????5 ??350 ??250 ??350 ??490
?630×250 ?675×295 ?710×330 ??120 ????8 ??18?-12 ????6 ????3 ??450 ??250 ??435 ??555
?630×320 ?675×365 ?710×400 ??120 ????8 ??18?-12 ????6 ????3 ??450 ??250 ??435 ??555
?630×400 ?675×445 ?710×480 ??120 ????8 ??20-12 ????6 ????4 ??450 ??250 ??435 ??555
?630×500 ?675×545 ?710×580 ??120 ????8 ??22-12 ????6 ????5 ??450 ??250 ??435 ??555
?630×630 ?675×675 ?710×710 ??120 ????8 ??24-12 ????6 ????6 ??450 ??250 ??435 ??555
?800×320 ?845×365 ?880×400 ??140 ????8 ??20-12 ????7 ????3 ??500 ??250 ??520 ??665
?800×400 ?845×445 ?880×480 ??140 ????8 ??22-12 ????7 ????4 ??500 ??250 ??520 ??665
?800×500 ?845×545 ?880×580 ??140 ????8 ??24-12 ????7 ????5 ??500 ??250 ??520 ??665
?800×630 ?845×675 ?880×710 ??140 ????8 ??26-12 ????7 ????6 ??500 ??250 ??520 ??665
?800×800 ?845×845 ?880×880 ??140 ????8 ??28-12 ????7 ????7 ??500 ??250 ??520 ??665
