當前位置:首頁 > 產品中心 > 冶金閥門冶金閥門
電動盲板閥 | F943CX

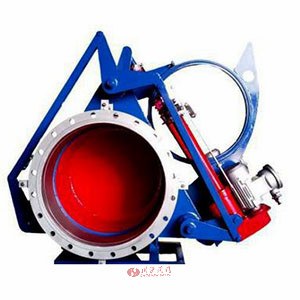

電動盲板閥圖片

電動盲板閥 產品說明
F943CX電動盲板閥又名電動眼睛閥、電動扇形眼鏡閥、電動扇形盲板閥、翻板閥、扇形閥,是按GB6222《工業企業煤氣安全規程》的有關標準同時消化吸收國內外先進技術基礎上自行研制開發的新一代產品。電動推桿眼鏡閥以其優越的性能為冶金、化工、環保等行業的有毒、有害、易燃氣體管路實現自動化控制提供了一種安全、可靠的隔斷設備。
電動盲板閥主要由左閥體、右閥體、絲桿副、翻板、密封圈、杠桿、液壓油缸等零件組成,并由底座、支撐柱構成一個剛性結構體。橡膠密封圈鑲嵌在翻板上,具有耐高溫、密封性能好、更換方便、使用壽命長等特點。

電動盲板閥 性能參數
公稱壓力MPa 0.25 0.15 0.10 0.05
密封試驗壓力MPa 0.275 0.165 0.11 0.055
強度試驗壓力MPa 0.375 0.225 0.15 0.075
驅動源 電動裝置
適用溫度℃ 丁腈橡膠 硅橡膠 氟橡膠
-20-100 -20-200 -20-300
適用介質 煤氣等有毒、有害、易燃氣體
啟閉時間S ≤60
主要零部件材料 閥體、閘板為碳鋼;絲桿為合金鋼;螺母為錳銅合金、球墨鑄鐵;伸縮器為不銹鋼

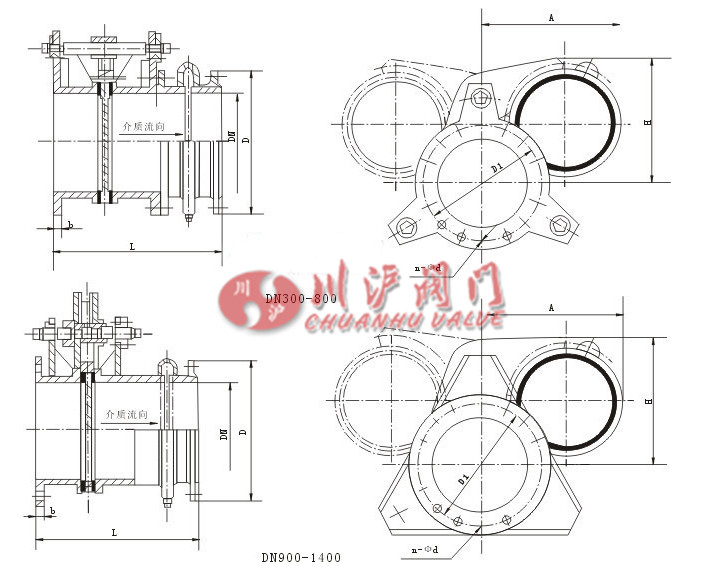

電動盲板閥 結構圖

電動盲板閥結構圖

電動盲板閥 連接尺寸
DN D D1 b n-φd L
300 440 395 18 12-φ22 500
350 490 445 18 12-φ22 600
400 540 495 24 16-φ22 600
450 595 550 24 16-φ22 600
500 645 600 26 20-φ22 600
600 755 705 26 20-φ26 600
700 860 810 26 24-φ26 600
800 975 920 35 24-φ30 800
900 1075 1020 35 24-φ30 800
1000 1175 1120 35 28-φ30 800
1100 1275 1220 35 36-φ30 800
1200 1375 1320 35 32-φ30 800
1300 1475 1420 35 36-φ30 800
1400 1575 1520 35 36-φ30 800
1500 1675 1620 35 36-φ30 850
1600 1790 1730 35 40-φ30 850
1800 1990 1930 35 44-φ30 1100
2000 2190 2130 35 46-φ30 1100
