產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 冶金閥門冶金閥門
電動三通分料閥 | DSTFLF

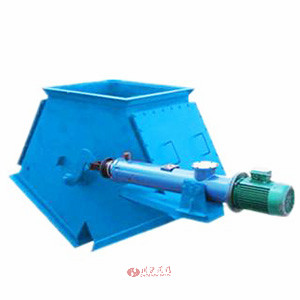

電動三通分料閥 產品圖片

電動三通分料閥 產品說明
電動三通分料閥該系列三、四通溜子(又名分料器)廣泛適用于建材、冶金、礦山、輕工、糧食等行業。作為固體晶粒、粉狀物料輸送系統中改變物料流向的理想設備。
該閥采用優質鋼板焊接而成,根據不同的需要配備不同的執行機構,具有輕巧耐磨,開位指示明確,切換方便,操作靈活等特點。
該系列閥按型號可分為 側三通溜子,正三通溜子,四通溜子。按驅動方式分為: S 手動, D 電動, Z 自動, Q 氣動, Y 電液動。
電動三通分料閥 性能參數
工作壓力 適用溫度 適用物料比重 適用介質
0.01MPa ≤ 300 ℃ ≤ 2.5t/m 3 晶粒、顆粒、粉狀物料等

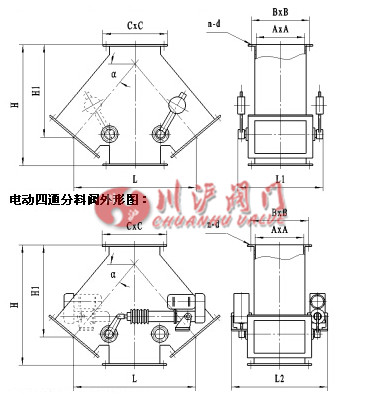

電動三通分料閥 結構圖

電動三通分料閥 結構圖

電動三通分料閥 連接尺寸
A B C α H L n-d L1 L2 L3 L4 L5 L6
200 × 200 245 × 245 280 × 280 45o 267 177 8- Φ 10 180 220 220 290 320 340
50o 282 174
55o 299 161
60o 352 160
A B C α H L n-d L1 L2 L3 L4 L5 L6
250 × 250 305 × 305 350 × 350 45o 298 198 12- Φ 10 220 250 250 310 345 410
50o 330 193
55o 338 181
60o 396 182
300 × 300 355 × 355 400 × 400 45o 322 212 12- Φ 12 250 280 280 375 370 440
50o 349 209
55o 386 204
60o 431 200
400 × 400 455 × 455 500 × 500 45o 381 251 16- Φ 12 280 325 325 425 420 470
50o 419 251
55o 448 244
60o 525 245
500 × 500 555 × 555 600 × 600 45o 470 310 20- Φ 14 350 385 395 480 500 520
50o 532 320
55o 557 290
60o 644 300
600 × 600 655 × 655 700 × 700 45o 502 290 20- Φ 14 400 450 450 540 550 570
50o 561 310
55o 643 330
60o 738 340
700 × 700 755 × 755 800 × 800 45o 617 380 20- Φ 14 450 500 500 630 620 650
50o 678 400
55o 795 420
60o 937 442
800 × 800 855 × 855 900 × 900 45o 672 408 24- Φ 14 500 550 550 680 670 700
50o 763 445
55o 900 482
60o 1057 493
