產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 保溫閥保溫閥
縮徑保溫球閥 | SBQ41F

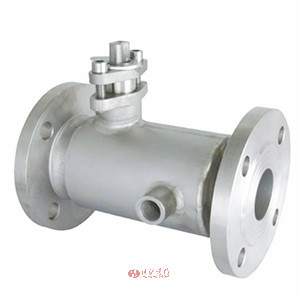

縮徑保溫球閥圖片

縮徑保溫球閥 產品說明
縮徑保溫球閥又稱縮徑保溫球閥,是為滿足客戶特殊工況在一體式保溫球閥基礎上開發新型保溫閥,該閥具有保溫、保冷特性。廣泛應用于石油、化工、冶金、制藥、食品等各類系統中,以輸送還常溫下會凝固的高粘度介質。
縮徑保溫球閥由于采用了蒸氣夾套保溫,故即使外界溫度降到零度以下,該閥仍操作靈活保證輸油管道能斷開,其優點是一般控制閥門所沒有的。它是重油輸送管道理想的控制閥門。
根據用戶需要夾套注入蒸氣、導熱油、冷卻水、冷氣等。使用整個閥門長溫或降溫達到所需要的溫度。能防止介質結晶。

縮徑保溫球閥 技術參數
設計標準? ASME B 16.34 GB/T 12224
結構長度? ASME B 16.10 GB/T 12221
連接法蘭? ASME B 16.34 JB/T 79
驅動方式? 手動、電動、氣動?
試驗和檢驗? JB/T9092 API 598
適用介質? 重油、膠類等易凝固介質?
縮徑保溫球閥 零件參數
號? 零件名稱? 材質? 序號? 零件名稱? 材質?
GB ASTM GB ASTM
1 夾套? 25 A105 5 球體?
2 閥座? WCB A216-WCB 6 閥桿? 1Cr13 A247-410
3 閥體? 1Cr18Ni9Ti SS304 7 填料? 柔性石墨?
4 密封圈? PTFE、對位聚苯? 8 填料壓蓋? WCB A216-WCB

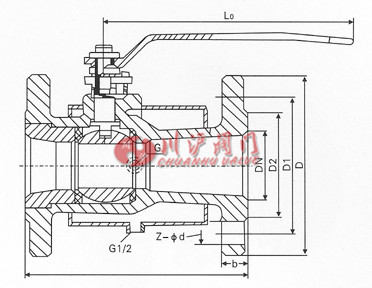

縮徑保溫球閥 結構尺寸圖

縮徑保溫球閥結構圖

縮徑保溫球閥 連接尺寸
公稱通徑DN L D D1 D2 B F Z-Φd Z-G
15 130 95 65 45 14 2 4-Φ14 3/8
20 150 105 75 55 14 2 4-Φ14 3/8
25 160 115 85 65 14 2 4-Φ14 3/8
32 165 135 100 78 16 2 4-Φ18 1/2
40 180 145 110 85 16 3 4-Φ18 1/2
50 200 160 125 100 16 3 4-Φ18 1/2
65 220 180 145 120 18 3 4-Φ18 1/2
80 250 195 160 135 20 3 4-Φ18 1/2
100 280 215 180 155 20 3 4-Φ18 1/2
125 320 280 240 210 22 3 4-Φ23 1/2
150 360 335 295 265 26 3 4-Φ23 1/2
