當前位置：首頁 > 產品中心 > 保溫閥保溫閥
保溫球閥 | BQ41F\BQ41PPL\BQ41H

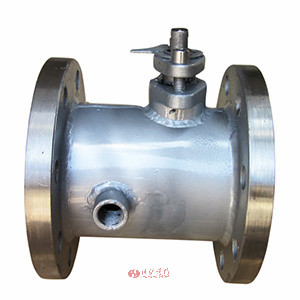

保溫球閥圖片

保溫球閥 產品說明
BQ41F保溫球閥又名BQ41F夾套保溫球閥，由于采用了蒸汽夾套保溫，所以即使外界溫度降低零度以下，此閥仍操作靈活，保證輸油管道能啟能閉。其優點是其它控制閥所沒有的，是重油輸送管道理想的控制閥門。
BQ41F保溫球閥夾套連接方式：
1、可選擇內螺紋連接。DN15~DN20 G3/8,DN25~DN150G1/2,DN200以上G3/4.
2、可選擇法蘭連接。 DN15~DN50 為15法蘭，DN65~DN150為20法蘭，DN200以上為25法蘭。
保溫球閥也稱夾套保溫球閥，是在球閥的基礎上焊裝金屬夾套，用于注入蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。保溫球閥根據球閥的結構不同，有整體式保溫球閥、兩片式保溫球閥、對夾式保溫球閥等幾種結構形式，保溫球閥具有良好的保溫保冷特性，具閥門的通徑與管徑一致，同時又能有效降管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送還常溫下會凝固的高粘度介質。

保溫球閥 技術參數
公稱通徑 DN15～200、NPS 3/4～8 ?
公稱壓力（Mpa） PN1.6~2.5、Class150~300、10K、20K ?
保溫閥門材料及適用工況 零件名稱 材??? 料
3.閥體 WCB CF8（304） CF8M（316）
2.閥座 1Cr18Ni9Ti 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
4.密封圈 聚四氟乙烯、對位聚笨
5.球體 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
6.閥桿 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
1.夾套 25 25 25
7.填料 聚四氟乙烯、柔性石墨
適用介質 水、蒸汽、油品 硝酸等腐蝕性介質 醋酸等腐蝕性介質
適用溫度 -29～180℃（聚四氟乙烯）、-20～300℃（對位聚笨）
設計制造 GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351
結構長度 GB/T 12221-1989、ANSI B16.10；JIS B2002
連接法蘭 JB/T74~90（JB74~90）、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214
壓力試驗 JB/T 9092-1999、API 598
傳動方式 手動、蝸輪蝸桿傳動、氣動、電動。

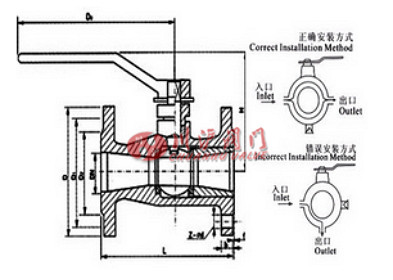

保溫球閥 結構尺寸圖

保溫球閥結構圖

保溫球閥 連接尺寸
公稱通徑Dn L 日標、美標-JJS 10K(ANSI 150lb) 日標、美標-JJS 20K(ANSI 300lb)
D G T F C N-h D G T F C N-h
20 117 117 127 73 1.6 98.5 4-16 156 73 20.7 1.6 114.5 4-16
25 127 127 152 92 1.6 120.5 4-19 165 92 22.3 1.6 127 8-19
40 165 165 178 105 1.6 139.5 4-19 190 105 25.4 1.6 149 8-22
50 178 178 190 127 1.6 152.5 4-19 210 127 28.6 1.6 168 8-22
8 229 229 279 216 1.6 241.5 8-22 ? ? ? ? ? ?
100 254 254 343 270 1.6 298.5 12-25 ? ? ? ? ? ?
150 292 292 406 324 1.6 362.5 12-25 ? ? ? ? ? ?
200 330 330 533 413 1.6 476.0 12-29
壓力 口徑 L D D1 D2 B Z-Φd 3-G
16 15 108 135 100 78 18 4-18 3-8
20 117 145 110 85 18 4-18 3-8
25 127 160 125 100 20 4-18 3-8
32 140 180 145 120 20 8-18 1/2
40 165 180 145 120 20 8-18 1/2
50 178 195 160 135 20 8-18 1/2
65 203 245 210 185 22 8-18 1/2
80 229 280 240 210 24 8-23 1/2
100 254 335 295 265 26 12-23 1/2
125 267 335 295 265 26 12-23 1/2
150 292 405 355 320 30 12-25 1/2
200 330 520 470 435 34 16-25 1/2
25 15 108 135 100 78 18 4-18 3-8
20 117 145 110 85 18 4-18 3-8
25 127 160 125 100 20 4-18 3-8
32 140 180 145 120 20 8-18 1/2
40 165 180 145 120 20 8-18 1/2
50 178 195 160 135 20 8-18 1/2
65 203 230 190 160 24 8-23 1/2
80 229 300 250 218 30 8-25 1/2
100 254 360 310 278 34 12-25 1/2
125 267 425 370 332 36 12-30 1/2
150 292 425 370 332 36 12-30 1/2
200 330 550 490 448 44 16-34 1/2
