當前位置：首頁 > 產品中心 > 保溫閥保溫閥
保溫閘閥 | BZ41W

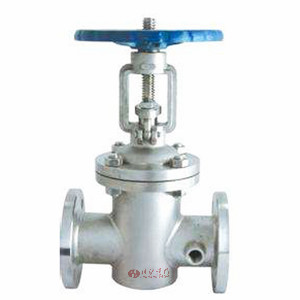

保溫閘閥圖片

保溫閘閥 產品說明
BZ41W保溫閘閥又稱夾套保溫閘閥，主要應用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。保溫閘閥的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口。
由于增加了夾套，保溫閘閥的連接法蘭尺寸要比同一規格普通閘閥的連接法蘭大一到兩個規格，但結構長度與同規格的閥門相同，保溫閘閥夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。

保溫閘閥 技術參數
型號 公稱壓力 ? 工作溫度℃ 適用介質
強度(水)(MPa) 密封(水)(MPa) 低壓密封(空氣)(MPa)
BZ41H-16C
BZ41W-16P(R)		 1.6 2.4 1.8 0.6 ≤200 酸、堿類
BZ41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 酸、堿類
BZ41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 酸、堿類
BZ41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 酸、堿類

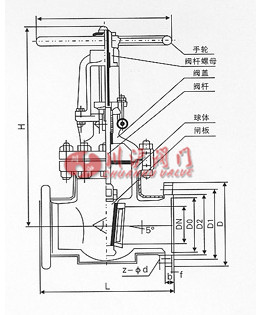

保溫閘閥 結構尺寸圖

保溫閘閥結構圖

保溫閘閥 連接尺寸
型號 公稱通徑DN 尺寸
L D D1 D2 b-f Z-Φd H Do
BZ41W-16P(R) 15 130 95 65 45 16-2 4-14 170 120
20 150 105 75 55 16-2 4-14 190 140
25 160 115 85 65 16-2 4-14 205 160
32 180 135 100 78 18-2 4-18 270 180
40 200 145 110 85 18-3 4-18 310 200
50 250 160 125 100 18-3 4-18 358 240
65 265 180 145 120 18-3 4-18 373 240
80 280 195 160 135 20-3 8-18 435 280
100 300 215 180 155 20-3 8-18 500 300
125 325 245 210 185 22-3 8-18 614 320
150 350 280 240 210 24-3 8-23 674 360
200 400 335 295 265 26-3 12-23 818 400
250 450 405 355 320 30-3 12-25 969 450
300
