產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 保溫閥保溫閥
超薄保溫球閥 | BQ73F

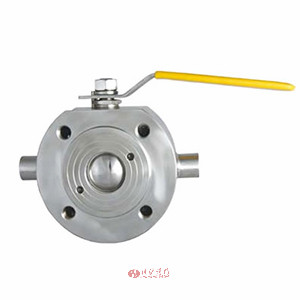

超薄保溫球閥圖片

超薄保溫球閥 產品說明
超薄保溫球閥又稱BQ73F對夾式保溫球閥,具有結構緊湊、體積小、重量輕、密封性能好、啟閉靈活、安裝方便等特點;主要應用于化工、石油、制藥、冶金等行業的系統管路中，主要作用是輸送在常溫狀態下會凝固、易結晶的介質。

超薄保溫球閥 技術參數
序號NO 零件名稱 材質
1 閥體 不銹鋼CF8M/CF8 碳鋼WCB
2 球 不銹鋼316/304 不銹鋼SS304
3 密封墊 聚四氟乙烯PTFE 聚四氟乙烯PTFE
4 閥桿 不銹鋼316/304 不銹鋼SS304
5 填料 不銹鋼P(yáng)TFE 聚四氟乙烯PTFE
6 定位鎖 不銹鋼304 不銹鋼SS304
7 手柄 不銹鋼304 不銹鋼SS304
8 閥桿螺母 不銹鋼304 不銹鋼SS304
9 填料壓蓋 不銹鋼304 不銹鋼SS304
10 手柄套 塑料Plastic 塑料Plastic
11 密封瓶帽 不銹鋼316/304 不銹鋼SS304
12 墊圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE

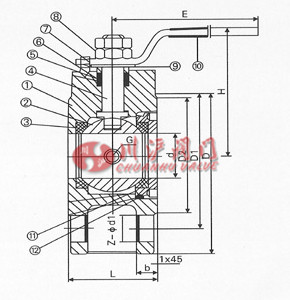

超薄保溫球閥 結構尺寸圖

超薄保溫球閥結構圖

超薄保溫球閥 連接尺寸
尺寸 15/1/2“ 20/3/4” 25/1“ 32/11/4" 40/11/2" 50/2“ 65/21/2" 80/3” 100/4“ 125/5” 150/6” 200/8“
d 15 19 23.5 30 36 45 58 67 76 100 125 195
L 32 38.5 45 55 62 72 95 120 145 200 225 275
D 95 105 115 135 145 160 180 195 215 245 280 335
D1 65 75 85 100 110 125 145 160 180 210 240 295
D2 45 55 65 78 85 100 120 135 155 185 210 265
H 62 70 79 86 92 102 158 172 187 200 240 278
E 110 125 135 150 150 180 250 300 350 650 840 1000
b 14 14 16 16 18 20 22 24 24 26 26 28
z-d1 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-20
l 2 2 2 3 3 3 3 3 3 3 3 3
2-G 3/8 3/8 3/8 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2
