當前位置：首頁 > 產品中心 > 氣動閘閥氣動閘閥
彈性座封閘閥 | Z45X

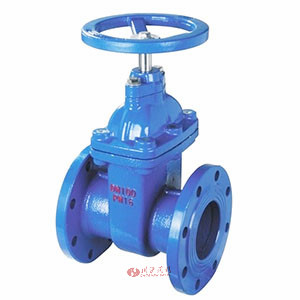

彈性座封閘閥圖片

彈性座封閘閥 產品說明

RVHX(Z45X)暗桿彈性座封閘閥采用無凹腔結構，閥體閥蓋內外表面噴涂環氧樹脂，閘板表面包覆橡膠，這樣從根本上杜絕了腐蝕發生的可能性，閥桿密封處舍棄填料而采用“O”形密封圈，使得蜜蜂更加可靠。根據需要，本閘閥可以采用操作桿、手輪、電動及氣動等方式操作。RVHX暗桿彈性座封閘閥有著開關輕巧、密封可靠、彈性記憶佳及使用壽命長等優點，廣泛的應用來自水、污水、建筑、石油、化工、食品、醫藥、電力、船舶等領域，作為主管線上作為調節和截流裝置使用。

彈性座封閘閥 性能參數

公稱壓力：1.0～2.5MPa
公稱通經：50～600mm
工作溫度：0～80℃
適用介質：水、油、氣等
法蘭標準：GB/T17241.6 GB9113
試驗標準：GB13927 AP1598

彈性座封閘閥 材質說明
序號 名稱 材料 序號 名稱 材料
1 閥體 球墨鑄鐵 8 止推墊 錫青銅
2 閘板 球墨鑄鐵外覆EPDM 9 軸套 錫青銅
3 螺栓 鍍鋅 10 螺栓 鍍鋅
4 密封圈 NBR 11 軸蓋 球墨鑄鐵
5 閥蓋 球墨鑄鐵 12 防塵罩 NBR
6 閥桿 不銹鋼 13 手輪 鑄鐵
7 “O”形密封圈 NBR 14 緊固螺母 鍍鋅

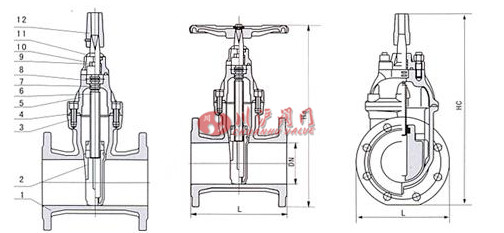

彈性座封閘閥 結構尺寸圖

彈性座封閘閥結構圖

彈性座封閘閥 連接尺寸
型號 公稱口徑DNmm L D1 D Z-Φd H
1.0MPa 1.6MPa 1.0MPa 1.6MPa
RVC（H）X
Z45X
Z41X		 50 180 125 165 4-Φ18 268
65 190 145 185 4-Φ18 296
80 240 160 200 8-Φ18 340
100 250 180 235 8-Φ18 367
125 254 210 250 8-Φ18 424
150 280 240 290 8-Φ23 515
200 300 295 340 8-23

12-23

 550
250 380 350 355 410 12-23 12-25 685
300 400 400 410 460 12-23 12-25 760
350 430 460 470 520 16-23 16-25 845
400 406 515 525 580 16-26 16-30 945
450 432 565 585 640 20-26 20-30 1020
500 457 620 650 715 20-26 20-34 1140
600 508 725 770 840 20-30 20-36 1320
