暗桿閘閥 | Z45H

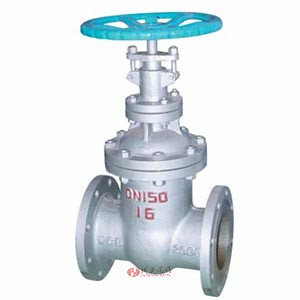

暗桿閘閥圖片

暗桿閘閥 產品說明

暗桿閘閥z45廣泛適用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0MPa的蒸汽、水、油類介質的管路上作啟閉用。
暗桿閘閥在工作中高度會保持不變的狀態，安裝它的空間量小，適合做成大口徑或是安裝在對閘閥又要求的工況環境中。閥桿螺母都設置在閘板上，手輪開始轉動運行的同時會帶動閥桿轉動，從而使閘板提升通過閥門底端以及閥瓣上的導槽，將旋轉的運動轉換為直線運動，也就是將操作轉矩轉換為操作推力。

暗桿閘閥 材質說明
名稱 材料
閥體 灰鑄鐵、球墨鑄鐵、鑄鋼
閘板 球墨鑄鐵外覆三元乙丙或丁腈橡膠
內六角螺栓 碳化處理
密封圈 丁腈橡膠
閥蓋 灰鑄鐵、球墨鑄鐵、鑄鋼
閥桿 不銹鋼
“O”形密封圈 丁腈橡膠
止推軸承 錫青銅
螺栓 不銹鋼
壓蓋 球墨鑄鐵、鑄鋼
防塵罩 丁腈橡膠
手輪（傳動帽） 鑄鐵

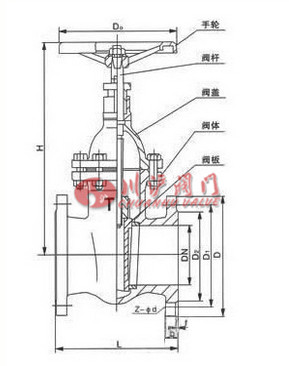

暗桿閘閥 結構尺寸圖

暗桿閘閥結構圖

暗桿閘閥 連接尺寸
公稱通徑
Dg(mm)		 尺寸 重量
(kg)
L D D1 D2 b z-φd H D0
50 180 160 125 100 20 4-18 345 180 17
65 195 180 145 120 376 180 20
80 210 195 160 135 22 4-18 417 200 27
100 230 215 180 155 8-18 460 200 50
125 255 245 210 185 24 8-18 525 240 70
150 280 280 240 210 8-23 567 240 95
200 330 335 295 265 26 8-23 705 320 150
250 380 390 350 320 28 8-23 800 320 200
300 420 440 400 368 12-23 886 400 280
350 450 500 460 428 30 16-23 968 400 360
400 480 565 515 482 32 16-25 1090 500 500
450 510 615 565 532 20-25 1175 500 590
500 540 670 620 585 34 20-25 1414 720 680
600 600 780 725 685 36 20-30 1593 720 951
700 660 895 840 800 40 24-30 1812 800 1950
