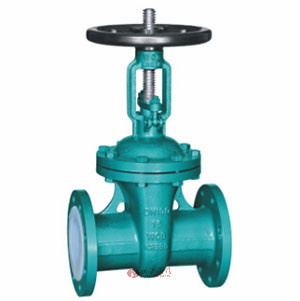

襯膠閘閥 | Z41J
襯膠閘閥 產品說明
襯膠閘閥廣泛應用于化工,石油,天然氣,環保,城市管道,燃?xì)夤芫€等工業部門,介質的流向不受限制,全開時,密封面受工作介質的沖蝕比截止閥小,體形比較簡單,鑄造工藝性較好。Z41J無襯里襯膠閘閥主要用途:種高腐蝕化學介質,材質:鑄鋼,密封形式:軟密封型,標準:國標,外形:50以上, 流動方向:雙向,驅動方式:手動.渦淪.電動,零部件及配件:配件,用途:一般腐蝕性介質,壓力環境 :低壓,工作溫度:高溫,類型(通道位置):直通式,型號:Z41J-10C、Z41J-16C、Z41J-25C、Z41J-10

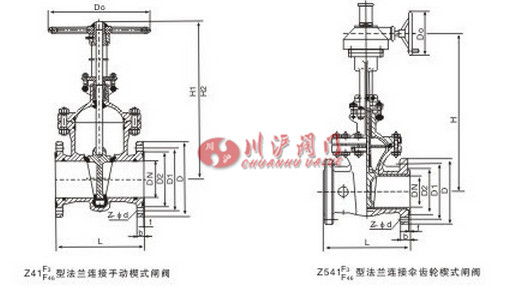

襯膠閘閥 結構尺寸圖
襯膠閘閥 連接尺寸
公稱通徑DN(mm) | 主要外形尺寸及連接尺寸 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
L | D | D1 | D2 | b | f | z-Φd | H | H1 | D0 | |
Z40、Z41、Z42 | ||||||||||
15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 | 220 | 240 | 120 |
20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 | 255 | 284 | 140 |
25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 | 275 | 303 | 160 |
32 | 180 | 135 | 100 | 78 | 16 | 2 | 4-Φ18 | 280 | 321 | 180 |
40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 | 300 | 352 | 200 |
50 | 250 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 | 358 | 438 | 240 |
65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-Φ18 | 375 | 450 | 240 |
80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-Φ18 | 433 | 528 | 280 |
100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-Φ18 | 502 | 620 | 320 |
125 | 325 | 245 | 210 | 185 | 22 | 3 | 8-Φ18 | 612 | 753 | 360 |
150 | 350 | 280 | 240 | 210 | 24 | 3 | 12-Φ23 | 676 | 847 | 360 |
200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-Φ25 | 820 | 1039 | 400 |
250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-Φ25 | 969 | 1245 | 450 |
300 | 500 | 460 | 410 | 375 | 30 | 3 | 12-Φ25 | 1142 | 1472 | 560 |
350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-Φ25 | 1280 | 1450 | 640 |
400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-Φ30 | 1452 | 1887 | 640 |
450 | 650 | 640 | 585 | 545 | 38 | 4 | 20-Φ30 | 1541 | 2011 | 720 |
500 | 700 | 705 | 650 | 608 | 42 | 4 | 20-Φ34 | 1676 | 2181 | 720 |
600 | 800 | 840 | 770 | 718 | 46 | 5 | 20-Φ41 | 1874 | 2346 | 800 |
700 | 900 | 910 | 840 | 788 | 48 | 5 | 24-Φ41 | 2139 | 2819 | 880 |
800 | 1000 | 1020 | 950 | 898 | 50 | 5 | 24-Φ41 | 2293 | 3034 | 980 |
900 | 1100 | 1120 | 1050 | 998 | 52 | 5 | 28-Φ41 | 2595 | 3445 | 1080 |
1000 | 1200 | 1255 | 1170 | 1110 | 54 | 5 | 28-Φ42 | 2733 | 3683 | 1180 |
1200 | 1350 | 1485 | 1390 | 1325 | 56 | 5 | 32-Φ48 | 3032 | 3032 | 1300 |
