當前位置:首頁 > 產品中心 > 氣動閘閥氣動閘閥
氣動陶瓷閘閥 | PZ673TC

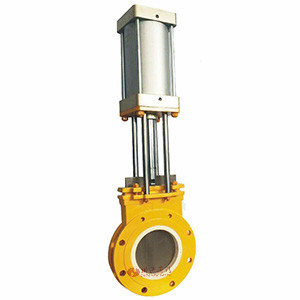

氣動陶瓷閘閥圖片

氣動陶瓷閘閥 產品說明
氣動陶瓷閘閥適用于高硬度的顆粒例如(灰渣水)等介質,或有軟顆粒但又有腐蝕性的介質的管道上作啟閉之用。
公稱壓力1.0MPa,適應溫≤150℃。氣源壓力0.6-0.8MPa。
密封面采用硬密封與介質接觸的部分均為結構陶瓷材料,其化學穩(wěn)定性及硬度極高。因此,本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能,且隔熱性好、熱膨脹小。
氣動陶瓷閘閥料口全流通無阻擋物,耐磨性能強,密封性能好,啟動負荷小卡灰及結灰現象少。
氣動陶瓷閘閥采用高檔曾韌結構陶瓷密封,機械強度高耐磨性能好使用壽命長。結構緊湊可任意角度安裝。
氣動陶瓷閘閥 材質
序號 名稱 材料 序號 名稱 材料
1 閥體 WCB 6 閥桿 Q235+鍍鉻
2 閥板 SS304+工程陶瓷 7 支柱 Q235
3 閥座 工程陶瓷 8 蠼母 25
4 填料 PTFE 9 行程開關
5 填料壓毚 WCB 10 氣動裝置 鋁合金
氣動陶瓷閘閥 性能參數
設計與制造 JBAT8691
連接端尺寸 結構長度 GB/T 15188.2
法蘭尺寸 GB/T 9113.1
檢驗與試驗 GaTJB/T8691
材料 碳鋼 GB/T12229
標志 GB/T12220
供貨 GB/T 12252

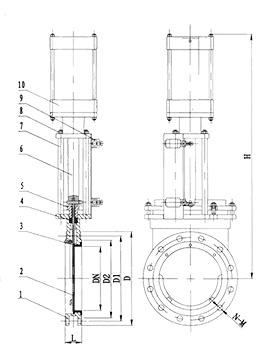

氣動陶瓷閘閥 結構尺寸圖

氣動陶瓷閘閥結構圖

氣動陶瓷閘閥 連接尺寸
DN PN(MPA) L D D1 D2 H N-M
50 1.0 43 165 125 99 285 4-M16
65 46 185 145 118 300 4-M16
80 46 200 160 132 315 8-M16
100 52 220 180 156 365 8-M16
125 56 250 210 184 400 8-M16
150 56 285 240 211 475 8-M20
200 60 340 295 266 540 8-M20
250 68 395 350 319 630 12-M20
300 78 445 400 370 780 12-M20
350 78 505 460 429 885 16-M20
400 102 565 515 480 990 16-M24
450 114 615 565 530 1100 20-M24
500 127 670 620 582 1200 20-M24
600 154 780 725 685 1450 24-M30
