氣動梭閥 | ESG

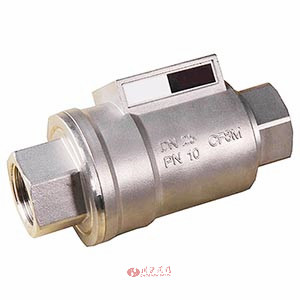

氣動梭閥 產品說明
氣動梭閥工作原理是壓縮空氣迫使活塞往復運動，達到閥門開啟和關閉。介質壓力作用在閥座上，活塞幾乎不受阻力干擾，所以閥門可快速開或關。經改進的閥內結構，使介質流態更好，壓損更小。
氣動梭閥應用范圍：
啤酒飲料灌裝設備 化工行業
印染紡織 高溫滅菌 氣體工業 發泡機械
制藥及醫療設備 水/污水處理
橡膠機械
氣動梭閥特點:
體積小、外觀美、壽命長
采用不銹鋼閥體、外觀高檔、耐腐蝕?；钊c密封合二為一，簡單可靠，具有超長壽命。可任意方向安裝
速度快、壓損小
閥體內介質流態更好，由于介質壓力作用在閥座上活塞幾乎不受阻力干擾，所以速度快、壓損小
耐真空
密封性能極佳，可耐740mmHg
氣動梭閥 性能參數
| 管道壓力 | Max 1.0MPa |
|---|---|
| 控制壓力 | 0.3-0.6Mpa |
| 控制介質 | 中性氣體或空氣等 |
| 閥體材質 | CF8、CF8M |
| 密封材料 | EPDM、FKM |
| 適用介質 | FKM適用絕大多數介質，蒸汽除外。 EPDM適用于熱水、蒸汽，不適用油脂類、燃料類 |
| 介質溫度 | -20℃-150℃ |
| 環境溫度 | -20℃-80℃ |
| 控制形式 | 標準常閉、常開、雙作用 |
| 連接形式 | 螺紋式（BSP、NPT） |
氣動梭閥 控制示意圖

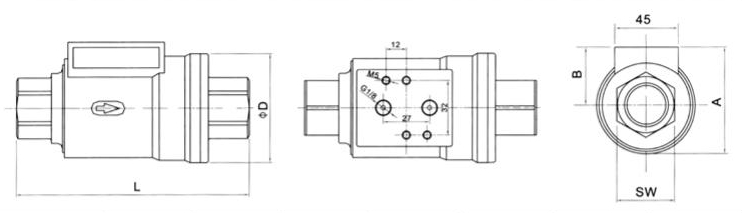

氣動梭閥 結構尺寸圖
氣動梭閥 連接尺寸
| 規格 | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
|---|---|---|---|---|---|---|---|
| 接口尺寸 | 3/8" | 1/2" | 3/4" | 1 | 1-1/4" | 1-1/2" | 2" |
| A(mm) | 54 | 59 | 70 | 76 | 92 | 102 | 114 |
| D(mm) | 46 | 52 | 64 | 69 | 86 | 96 | 108 |
| SW(mm) | 22 | 26.5 | 32 | 41 | 50 | 56 | 70 |
| B(mm) | 31 | 33 | 38 | 41 | 49 | 54 | 60 |
| L(mm) | 98 | 112 | 135 | 143 | 165 | 180 | 207 |
| 重量（KG） | 0.8 | 1 | 1.5 | 1.92 | 3.06 | 3.76 | 5.71 |
