氣動活塞切斷閥 | ZSPQ

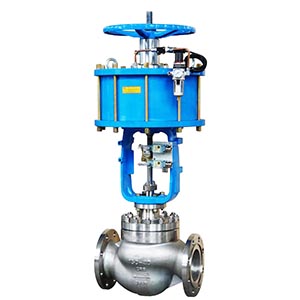

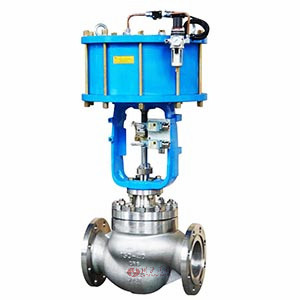

氣動活塞切斷閥圖片 氣動活塞切斷閥圖片

氣動活塞切斷閥 產品說明

氣動活塞切斷閥是由氣動活塞式執行器和單座切斷閥或者套筒調節閥組成，氣動薄膜單座切斷閥適合使用在壓差、對泄漏量要求嚴格的場合，泄露等級可以達到V級。氣動薄膜套筒切斷閥適合在壓差大、對泄漏量要求不嚴格的場合，泄露等級是IV級。
氣動活塞切斷閥可以選配AC220V\DC24V電磁閥、限位開關、空氣過濾減壓閥等附件，電磁閥接受控制系統給出的開關量控制信號后實現對切斷閥的開閉的切換。

氣動活塞切斷閥 性能參數
公稱通徑(DN)
公稱通徑 mm 20 25 32 40 50 65 80 100
額定流量系數Kv 7 11 20 30 48 75 120 190
額定行程 mm 8 12 20 25
氣缸直徑 mm 75 100 150
允許泄
露量		 硬密封 單座、雙座：1.2X10 -7 X 閥額定容量；套筒： 5X10 -6 X 閥額定容量
軟密封 VI 級
允許壓差MPa ≤ 公稱壓力
信號壓力KPa 0 或 400 ～ 600
閥蓋形式 常溫型：-60~150℃ 中溫型：-60~450℃ 高溫型：-60~550℃ 低溫型：-60~250℃
壓蓋型式 螺栓壓緊式
閥芯形式 單座、套筒、雙座型閥芯
流量特性 快開特性
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨
氣動活塞切斷閥 零部件參數
零部件 材質
閥體 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
閥座 304 304 316 316L
閥芯 304 304 316 316L
墊片 PTFE、金屬石墨纏繞墊片
閥蓋 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
密封填料 PTFE、柔性石墨、對位聚苯
填料壓蓋 304 304 316 316L
氣動活塞切斷閥 結構尺寸圖

氣動活塞切斷閥結構圖

氣動活塞切斷閥 連接尺寸
公稱通徑 20 25 32 40 50 65 80 100 125 150 200
A 196 232 308 394 498
L PN16 150 160 180 200 230 290 310 350 400 480 600
H 340 345 370 380 390 475 490 500 765 825 927
H1 53 58 70 75 83 93 100 110 125 143 170
重量 標準型 10 12 15 18 23 35 45 60 75 90 120
