當前位置：首頁 > 產品中心 > 切斷閥切斷閥
氣動角座閥不銹鋼 | JY2000

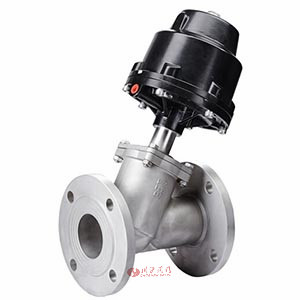

氣動角座閥不銹鋼圖片

氣動角座閥不銹鋼 產品說明

氣動角座閥不銹鋼是上海川滬閥門有限公司新引進國外先進生產技術，結合現代生化、食品等工業應用研發而成的新一代產品。它廣泛應用于食品和化學過程，滅菌機、高壓消毒器、干洗機、干衣機、啤酒生產線等。

氣動角座閥不銹鋼 性能參數
壓力范圍 0-16Bar
介質溫度 -10~180℃
閥體材料 不銹鋼
密封材料 聚四氟乙烯PTFE
執行機構外殼 不銹鋼
介質 中性氣體、水、空氣
制造標準 GB、ISO、BS、ANSI、DIN
氣動角座閥不銹鋼 參數
接口 內孔 KV值 大工作壓力(Bar) 要求小控制壓力(Bar) 執行器尺寸 流向
G3/4 20 8.0 16 2.7 50 閥座上方
G1 25 19 16 2.0 63
G1-1/4 32 27.5 16 2.0 63
G1-1/2 40 42.0 16 2.0 63
G2 50 52 16 2.0 80
G2-1/2 65 77 14 1.6 100

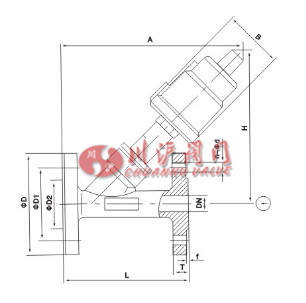

氣動角座閥不銹鋼 結構尺寸圖

氣動角座閥不銹鋼結構圖

氣動角座閥不銹鋼 連接尺寸
通徑 L T f D D1 D2 H A B n-d 執行器
DN15 120 14 2 95 65 40 145 185 64 4-14 50
DN20 130 14 2 105 75 50 155 188 64 4-14 50
DN25 140 14 2 115 85 60 158 198 80 4-14 63
DN32 150 16 2 135 100 70 195 225 80 4-18 63
DN40 180 16 2 145 110 80 205 240 80 4-18 63
DN50 195 16 2 160 125 92 208 270 100 4-18 80
DN65 230 18 2 185 145 115 320 320 126 4-18 100
DN80 250 18 2 195 160 130 360 330 126 8-18 100
DN100 280 18 2 215 180 150 390 360 156 8-18 125
