中文版 | English chuanhu logo

產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 切斷閥切斷閥
氣動螺紋角座閥 | JY2000

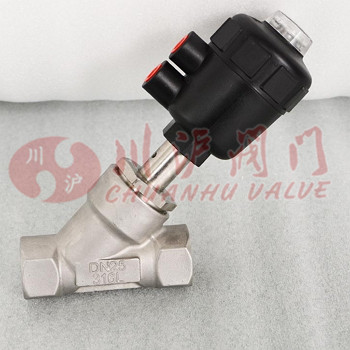

氣動螺紋角座閥圖片

氣動螺紋角座閥 產品說明

氣動螺紋角座閥是上海川滬閥門有限公司新引進國外先進生產技術，結合現代生化、食品等工業應用研發而成的新一代產品。它廣泛應用于食品和化學過程，滅菌機、高壓消毒器、干洗機、干衣機、啤酒生產線等。

氣動螺紋角座閥 性能參數
壓力范圍 0-16Bar
介質溫度 -10~180℃
閥體材料 不銹鋼
密封材料 聚四氟乙烯PTFE
執行機構外殼 聚酰胺PA
介質 中性氣體、水、空氣
制造標準 GB、ISO、BS、ANSI、DIN
氣動螺紋角座閥 參數
接口 內孔 KV值 大工作壓力(Bar) 要求小控制壓力(Bar) 執行器尺寸 流向
G3/8 10 3.7 15 4 50 閥座上方
G1/2 15 4.2 16 3.9 50
G3/4 20 8.0 11 3.9 63
G1 25 19 11 4.2 63
G1-1/4 32 27.5 15 5.0 80
G1-1/2 40 42.0 12.5 4.4 100
G2 50 55 10 3.2 125
G2-1/2 65 90 5.2 3.2 125
氣動螺紋角座閥 可選附件
控制功能 常開
PPS執行器外殼適用環境溫度 5~130℃
執行機構 無復位彈簧雙作用執行器
連接方式 快裝、法蘭
位置反饋 電子式位置反饋
手動 手動應急開關
適配器 符合Namur標準

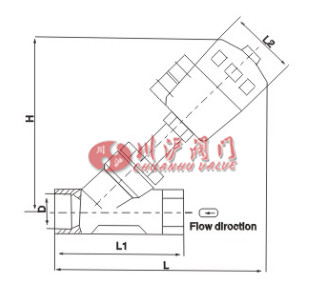

氣動螺紋角座閥 結構尺寸圖

氣動角座閥結構圖

氣動螺紋角座閥 連接尺寸
通徑 執行器長度 L L1 L2 D H
DN10 50 145 65 64 G3/8 122
DN15 50 173 85 64 G1/2 137
DN20 50 178 95 64 G3/4 145
DN25 63 212 105 80 G1 173
DN32 80 225 120 100 G1-1/4 210
DN40 100 301 130 126 G1-1/2 260
DN50 125 346 150 158 G2 301
DN65 125 372 185 158 G2-1/2 315
DN80 125 400 220 158 G3 335

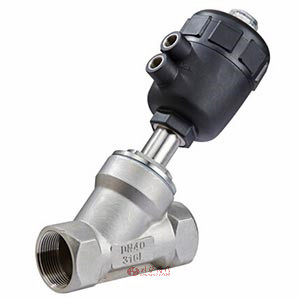

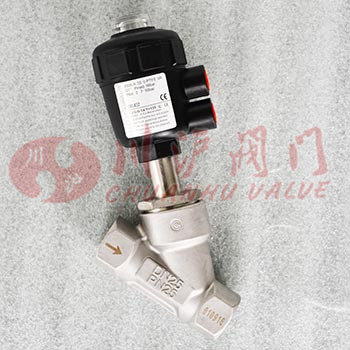

氣動角座閥 圖片

氣動角座閥圖片 氣動角座閥圖片
