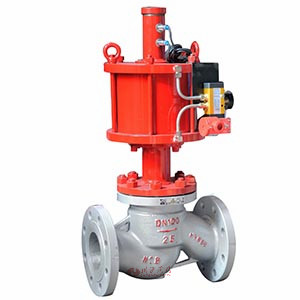

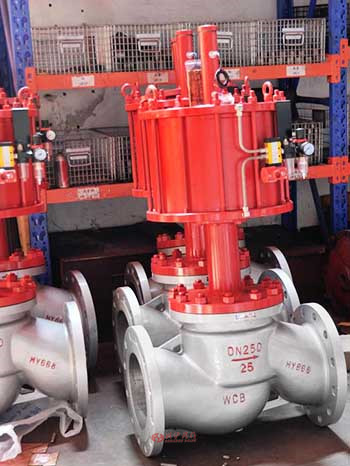

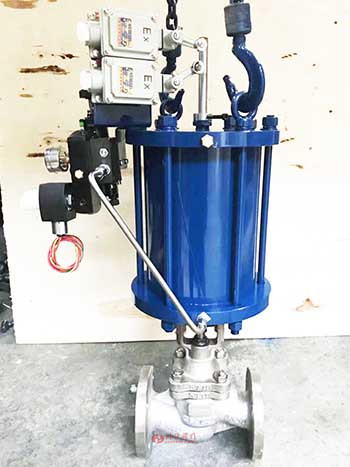

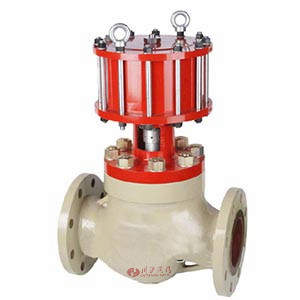

程控閥是采用活塞式氣動執行機構與截止閥組成,適用于截止切斷測應用場合。PSA程控閥具有密封性能好,雙向耐壓零泄漏;無磨損、無沖擊、壽命長;抗分子篩粉塵。長期以來,程控閥在使用過程中我們不斷完善和發展這種類型的閥門,現在它的結構簡單可靠、密封良好、動作時間短、密封壽命長。近年來,已被多家大型石化、鋼鐵、化肥企業使用。
程控閥特點
1、閥桿與活塞桿合二為一,確保上下對中性;使閥門在線檢修容易,提高檢修效率;
2、采用世界先進的低流阻閥體、流線型流道設計,精密細致的鑄造表面,功能特別的導流片,使流阻大大減小;
3、采用內平衡原理:采用內平衡結構,抵消介質壓力,使閥門的使用壓差得到提高,具有良好的雙向承壓能力。閥門正、反向使用時,具有相同的密封副比壓,使密封片壽命提高,并減小了執行機構,使閥門整體體積縮小;
4、直觀可靠的閥位狀態現場指示,配閥位檢測信號裝置,可實現信號遠程傳輸功能;
5、可靠的外密封:采用空心V型填料,具有良好的自密封性能。填料采用炭纖維增強填充聚四氟乙烯材料,添加有減摩成份,提高耐磨性。填料組具有彈簧補償結構,在填料磨損后能進行自動補償。經二十余年使用證明,該填料組結構密封非??煽?,使用壽命很長;
6、先進的密封片:使用PEEK密封片。它是一種高分子材料,具有較高的硬度及機械強度,良好的回彈性。使用這種密封片,使閥門壽命大大提高;
7、獨特的防沖刷結構:在工藝管道中的氣體介質內,可能存在一定量的雜質,在高速氣流的推動下,這些雜質會急聚沖刷密封片。一定時間后,一般結構的閥門密封片會出現一些坑洞,造成閥門內漏。本閥門設計有密封片防沖刷裝置,能使95%以上的氣體沖刷在防沖刷裝置上,并使氣體流向有一定的導向作用,保護密封片。用該防沖刷裝置和密封片可有效地保證密封片的壽命達到開關100萬次以上。
1、密封性能好,達到零泄漏標準;
2、閥門開關速度快3S以內;
3、壽命長,可經受長期頻繁開關;
4、具備雙向耐壓性和抗高速氣流沖刷性能;
5、能用于氫氣、一氧化碳等易燃易爆、有毒和粉塵等惡劣環境;
6、具備雙向耐壓性和抗高速氣流沖刷性能;
7、氣動開關,具有閥位狀態現場指示和開關信號反饋。
附件選項:根據不同控制和要求可選擇下列附件。
回訊器:也叫限位開關,遠程反饋開關信號(可選防爆)。
電磁閥:雙作用選二位五通、單作用選二位三通(可選防爆)。
三聯件:可對氣源穩壓、過濾、氣缸加潤滑油。
手輪機構:轉動手輪機構,可實現手動開、關閥。
電氣定位器:輸入4~20mA信號,實現閥門調節功能。
執行器型號 | ZS系列單雙作用氣動執行器 |
---|---|
供氣壓力 | 0.4~0.7MPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -30~+70℃ |
作用形式 | 單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC) |
公稱通徑 | 連接尺寸 | ||||
---|---|---|---|---|---|
L | D | D1 | D2 | z-d | |
15 | 130 | 95 | 65 | 45 | 4-14 |
20 | 150 | 105 | 75 | 55 | 4-14 |
25 | 160 | 115 | 85 | 65 | 4-14 |
32 | 180 | 135 | 100 | 78 | 4-18 |
40 | 200 | 145 | 110 | 85 | 4-18 |
50 | 230 | 160 | 125 | 100 | 4-18 |
65 | 290 | 180 | 145 | 120 | 4-18 |
80 | 310 | 195 | 160 | 135 | 8-18 |
100 | 350 | 215 | 180 | 155 | 8-18 |
125 | 400 | 245 | 210 | 185 | 8-18 |
150 | 480 | 280 | 240 | 210 | 8-23 |
200 | 600 | 335 | 295 | 265 | 12-23 |
250 | 650 | 405 | 355 | 320 | 12-25 |
