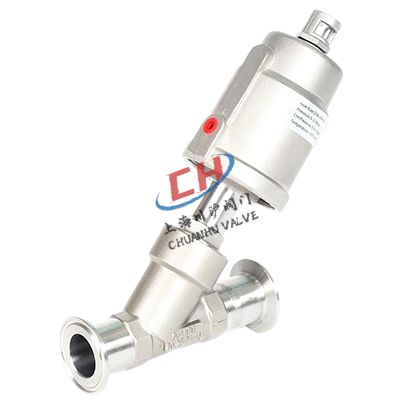

P3快裝氣動角座閥 | JF681F、JF681PPL
P3快裝氣動角座閥 產品說明
P3快裝氣動角座閥是由快裝式角座閥和P3系列不銹鋼氣動執行器組成,默認單作用常閉式,可選用常開式,根據管道介質和介質溫度,選擇合適的密封閥座(四氟乙烯PTFE、對位聚苯PPL)。閥門連接方式有內螺紋式、快裝式、焊接式和法蘭式,執行器可選配P1系列(塑料款)、P2系列(不銹鋼304)、P3系列(新款不銹鋼)、P4系列(蓋米款)等,閥門可以和電磁閥組成開關型氣動角座閥,也可以和閥門定位器組成模擬量控制的調節型氣動角座閥。P3快裝氣動角座閥是上海川滬閥門有限公司新引進國外先進生產技術,結合現代生化、食品等工業應用研發而成的新一代產品。它廣泛應用于食品和化學過程,滅菌機、高壓消毒器、干洗機、干衣機、啤酒生產線等。
P3快裝氣動角座閥 技術參數
公稱通徑 | DN10-100mm |
---|---|
公稱壓力 | PN16(如需更高壓力,訂貨時請注明) |
閥體材質 | 不銹鋼(304、316、316L等)系列 |
密封材質 | 四氟密封(PTFE)、對位聚苯密封(PPL)等 |
適用溫度 | T1:-20-150℃、T2:-29-250℃、其他溫度可定制 |
連接方式 | 螺紋式、焊接式、快裝式、法蘭式 |
氣缸選配 | 塑料執行器(P1)、不銹鋼執行器(P2)、不銹鋼執行器(P3)、蓋米款執行器(P4) |
控制氣壓 | 0.3~0.8MPa |
作用方式 | 單作用常閉FC、單作用常開FO,雙作用 |
控制方式 | 開關型、調節型、智能型、總線型 |
P3快裝氣動角座閥 選型指導
控制功能 | 常開 |
---|---|
PPS執行器外殼適用環境溫度 | 5~130℃ |
執行機構 | 無復位彈簧雙作用執行器 |
連接方式 | 快裝、法蘭 |
位置反饋 | 電子式位置反饋 |
手動 | 手動應急開關 |
適配器 | 符合Namur標準 |

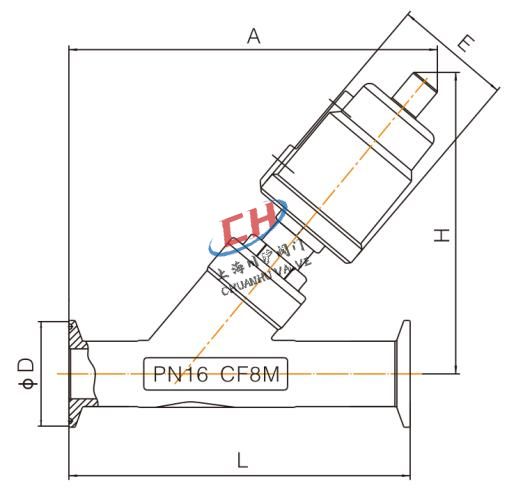

P3快裝氣動角座閥 結構尺寸圖
P3快裝氣動角座閥 連接尺寸
通徑DN | 規格Inch | 執行器 | L | A | H | E |
---|---|---|---|---|---|---|
15 | 1/2 | φ50 | 122 | 50.5 | 155 | 135 |
20 | 3/4 | φ50 | 139 | 50.5 | 155 | 140 |
25 | 1 | φ63 | 159 | 50.5 | 195 | 172 |
32 | 1-1/4 | φ63 | 176 | 64 | 205 | 175 |
40 | 1-1/2 | φ63 | 189 | 64 | 205 | 180 |
50 | 2 | φ80 | 208 | 77.5 | 245 | 205 |
65 | 2-1/2 | φ100 | 225 | 91 | 317 | 275 |
80 | 3 | φ100 | 255 | 106 | 342 | 290 |
P3快裝氣動角座閥 電氣附件
電磁閥 | 雙作用選二位五通、單作用二位三通、單電控雙電控訂貨時注明 |
---|---|
限位開關 | 遠程反饋開關信號 |
定位器 | 輸入模擬量信號(4-20mA或者0-10V),調節閥門開度 |
備注 | 以上附件不是標準配件,如需配置請訂貨時候注明,電磁閥和限位開關有分防爆和不防爆,如需防爆還要注明防爆等級 |
