P3法蘭氣動角座閥 | JF641F、JF641PPL

P3法蘭氣動角座閥圖片

P3法蘭氣動角座閥 產品說明

P3法蘭氣動角座閥是由法蘭式角座閥和P3系列不銹鋼氣動執行器組成，默認單作用常閉式，可選用常開式，根據管道介質和介質溫度，選擇合適的密封閥座（四氟乙烯PTFE、對位聚苯PPL）。閥門連接方式有內螺紋式、快裝式、焊接式和法蘭式，執行器可選配P1系列（塑料款）、P2系列（不銹鋼304）、P3系列（新款不銹鋼）、P4系列（蓋米款）等，閥門可以和電磁閥組成開關型氣動角座閥，也可以和閥門定位器組成模擬量控制的調節型氣動角座閥。P3法蘭氣動角座閥是上海川滬閥門有限公司新引進國外先進生產技術，結合現代生化、食品等工業應用研發而成的新一代產品。它廣泛應用于食品和化學過程，滅菌機、高壓消毒器、干洗機、干衣機、啤酒生產線等。

P3法蘭氣動角座閥 技術參數
公稱通徑 DN10-100mm
公稱壓力 PN16（如需更高壓力，訂貨時請注明）
閥體材質 不銹鋼(304、316、316L等)系列
密封材質 四氟密封（PTFE）、對位聚苯密封（PPL）等
適用溫度 T1:-20-150℃、T2：-29-250℃、其他溫度可定制
連接方式 螺紋式、焊接式、快裝式、法蘭式
氣缸選配 塑料執行器（P1）、不銹鋼執行器（P2）、不銹鋼執行器（P3）、蓋米款執行器（P4）
控制氣壓 0.3~0.8MPa
作用方式 單作用常閉FC、單作用常開FO，雙作用
控制方式 開關型、調節型、智能型、總線型
P3法蘭氣動角座閥 選型指導
控制功能 常開
PPS執行器外殼適用環境溫度 5~130℃
執行機構 無復位彈簧雙作用執行器
連接方式 快裝、法蘭
位置反饋 電子式位置反饋
手動 手動應急開關
適配器 符合Namur標準

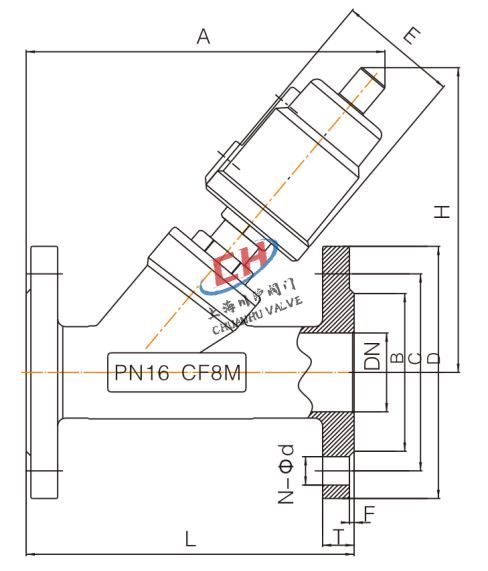

P3法蘭氣動角座閥 結構尺寸圖

P3法蘭氣動角座閥結構圖

P3法蘭氣動角座閥 連接尺寸
通徑DN 規格Inch 執行器 L T f D C B N-φd A H E
15 1/2 φ50 120 14 2 95 65 40 4-φ14 160 145 62
20 3/4 φ50 130 14 2 105 75 50 4-φ14 165 153 62
25 1 φ63 140 14 2 115 85 60 4-φ14 220 178 76
32 1-1/4 φ63 150 16 2 135 100 70 4-φ18 215 213 76
40 1-1/2 φ63 180 16 2 145 110 80 4-φ18 205 180 76
50 2 φ80 195 16 2 160 125 92 4-φ18 235 205 96
65 2-1/2 φ100 230 18 2 185 145 115 4-φ18 320 275 114
80 3 φ100 250 18 2 195 165 130 8-φ18 340 290 114
P3法蘭氣動角座閥 電氣附件
電磁閥 雙作用選二位五通、單作用二位三通、單電控雙電控訂貨時注明
限位開關 遠程反饋開關信號
定位器 輸入模擬量信號（4-20mA或者0-10V），調節閥門開度
備注 以上附件不是標準配件，如需配置請訂貨時候注明，電磁閥和限位開關有分防爆和不防爆，如需防爆還要注明防爆等級
