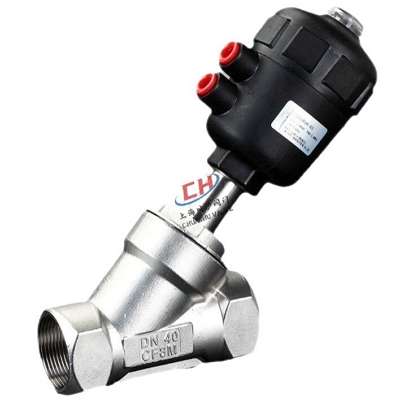

P1內螺紋氣動角座閥 | JF611F、JF611PPL
P1內螺紋氣動角座閥 產品說明
P1內螺紋氣動角座閥是由內螺紋角座閥和P1系列塑料氣動執行器組成,默認單作用常閉式,可選用常開式,根據管道介質和介質溫度,選擇合適的密封閥座(四氟乙烯PTFE、對位聚苯PPL)。閥門連接方式有內螺紋式、快裝式、焊接式和法蘭式,執行器可選配P1系列(塑料款)、P2系列(不銹鋼304)、P3系列(新款不銹鋼)、P4系列(蓋米款)等,閥門可以和電磁閥組成開關型氣動角座閥,也可以和閥門定位器組成模擬量控制的調節型氣動角座閥。P1內螺紋氣動角座閥是上海川滬閥門有限公司新引進國外先進生產技術,結合現代生化、食品等工業應用研發而成的新一代產品。它廣泛應用于食品和化學過程,滅菌機、高壓消毒器、干洗機、干衣機、啤酒生產線等。
P1內螺紋氣動角座閥 技術參數
公稱通徑 | DN10-100mm |
---|---|
公稱壓力 | PN16(如需更高壓力,訂貨時請注明) |
閥體材質 | 不銹鋼(304、316、316L等)系列 |
密封材質 | 四氟密封(PTFE)、對位聚苯密封(PPL)等 |
適用溫度 | T1:-20-150℃、T2:-29-250℃、其他溫度可定制 |
連接方式 | 螺紋式、焊接式、快裝式、法蘭式 |
氣缸選配 | 塑料執行器(P1)、不銹鋼執行器(P2)、不銹鋼執行器(P3)、蓋米款執行器(P4) |
控制氣壓 | 0.3~0.8MPa |
作用方式 | 單作用常閉FC、單作用常開FO,雙作用 |
控制方式 | 開關型、調節型、智能型、總線型 |
P1內螺紋氣動角座閥 選型指導
控制功能 | 常開 |
---|---|
PPS執行器外殼適用環境溫度 | 5~130℃ |
執行機構 | 無復位彈簧雙作用執行器 |
連接方式 | 快裝、法蘭 |
位置反饋 | 電子式位置反饋 |
手動 | 手動應急開關 |
適配器 | 符合Namur標準 |
P1內螺紋氣動角座閥 結構尺寸圖
P1內螺紋氣動角座閥 連接尺寸
通徑DN | 規格Inch | 執行器 | L | A | H | E |
---|---|---|---|---|---|---|
15 | 1/2 | φ50 | 85 | 180 | 140 | 65 |
20 | 3/4 | φ50 | 95 | 185 | 145 | 65 |
25 | 1 | φ63 | 105 | 220 | 185 | 80 |
32 | 1-1/4 | φ63 | 120 | 230 | 188 | 80 |
40 | 1-1/2 | φ63 | 130 | 235 | 195 | 80 |
50 | 2 | φ80 | 150 | 268 | 225 | 100 |
65 | 2-1/2 | φ100 | 185 | 325 | 320 | 126 |
80 | 3 | φ100 | 210 | 335 | 330 | 126 |
P1內螺紋氣動角座閥 電氣附件
電磁閥 | 雙作用選二位五通、單作用二位三通、單電控雙電控訂貨時注明 |
---|---|
限位開關 | 遠程反饋開關信號 |
定位器 | 輸入模擬量信號(4-20mA或者0-10V),調節閥門開度 |
備注 | 以上附件不是標準配件,如需配置請訂貨時候注明,電磁閥和限位開關有分防爆和不防爆,如需防爆還要注明防爆等級 |
