ZAZN電動雙座調節閥

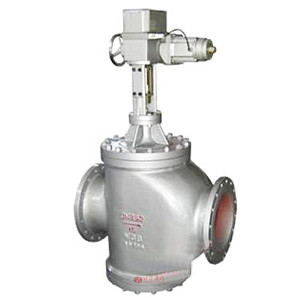

ZAZN電動雙座調節閥產品圖片

ZAZN電動雙座調節閥產品說明

ZAZN型電動雙座調節閥由DKZ型直程電動執行機構和直通低流阻雙座閥組成,雙座雙導向式結構,閥芯在位移過程中穩定可靠,閥體內有兩個閥座和兩個柱塞形閥芯,流體介質通過上下閥芯閥座流出,具有流量大,允許壓差大,不平衡力小,是一種平衡式結構雙座閥,適用于不是很清潔的介質和泄漏量要求不嚴格的場合。電動調節閥以單相交流220V電源為動力，接受統一的標準電信號0-10mADC或4-20mADC，自動的控制閥門開度，達到對工作流量、壓力、溫度、液位等參數的自動控制，是生產過程自動調節的組成之一。廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。

ZAZN電動雙座調節閥技術參數

公稱通徑mm			20	25	32	40	50	65	80	100	125	150	200	250		300
閥座直徑mm			20	25	32	40	50	65	80	100	125	150	200		250	300
額定流量系數Kv	單座		5	8	12	20	32	50	80	120	200	280	450	800		1200
	雙座			10	16	25	40	63	100	160	250	400	630	1000		1600
	套筒	全量		15		35	50		125	190		400	630
	套筒	0.6		9		20	30		75	115		240	350
額定行程L(mm)			10	16		25		40			60				100
執行器型號			DKZ-310	DKZ-310		DKZ-310		DKZ-410			DKZ-410/510				DKZ-510
出軸推力N?m			4000	4000		4000		6400			6400/16000				16000
全行程時間S			8	12.5		20		32			48/37				62
電源電壓			AC220V 50Hz
輸入信號			4～20mA DC 0～10mA DC
輸入阻抗			Ⅱ型:200Ω?、笮?250Ω
作用模式			電開式(K)型,電關式(B)型
流量特性			等百分比,直線,快開性
允許泄漏量(L/h)			單座≤10-4×閥額定容量；雙座≤10-3×額定容量；套筒:≤10-3×閥額定容量
固有可調比R			30:1
公稱壓力PN(MPa)			1.6 2.5 4.0 6.4

ZAZN電動雙座調節閥性能參數

項目		指標
基本誤差％		±5.0
回差％		3.0
死區％		3.0
泄漏量	單座閥	符合JB/T7387-94 IV級小于閥的額定容量×10-4
	雙座閥	符合JB/T7387-94 Ⅲ級小于閥的額定容量×10-3
	套筒閥	符合JB/T7387-94 Ⅲ級小于閥的額定容量×10-3

ZAZN電動雙座調節閥結構尺寸圖

ZAZN電動雙座調節閥結構圖

ZAZN電動雙座調節閥連接尺寸

公稱通徑 DN	A×B	L			H				H1
		L			ZAZP單座		ZAZN雙座		H1
		PN1.6	PN4.0	PN6.4	普通型	熱片型	普通型	熱片型	ZAZP	ZAZN
20	230×460	180	185	190	653	804	/	/	91	/
25		185	190	205	665	816	670	820	112	104
32		200	210	220	671	822	673	823	118	107
40		220	230	240	683	834	693	843	129	126
50		250	255	265	698	849	698	848	144	131
65	230×530	275	285	295	789	949	799	959	175	175
80		305	310	325	792	952	809	969	191	190
100		350	355	370	796	956	821	981	195	202
125	260×630	410	425	440	847	1062	872	1087	243	250
150		450	460	475	855	1070	882	1097	251	260
200		550	560	570	894	1109	924	1139	290	302
250		670	690	750	1156	1368	1156	1368	380	422
300		740	785	815	1215	1427	1215	1427	435	484
