電動籠式調節閥 | ZRSL
電動籠式調節閥 產品說明
電動籠式調節閥由電動執行機構和籠式調節閥體組成,適用于高壓差易產生閃蒸空化的場合,是一種高性能的單座調節閥,見得套筒保護閥體不受閃蒸和空化的破壞,籠式結構緊湊,有呈S流線型的通道,使其壓降損失小,流量大,可調節范圍廣。閥芯導向面解答,抗振性能好。電動籠式調節閥廣泛使用控制氣體、液體、蒸汽等介質。
電動籠式調節閥 技術參數
公稱通徑 DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
閥座直徑 dN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流量系數KV | 直線 | 10 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
等百分 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
額定行程 | 16 | 25 | 40 | 60 | 100 | |||||||||
允許壓差(MPa) | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
閥體形式 | 直通鑄造球型閥 | |||||||||||||
公稱通徑 | DN20~300mm | |||||||||||||
公稱壓力 | PN1.6、2.5、4.0、6.4、10.0MPa | |||||||||||||
法蘭標準 | GB/T9113、 JB/T79、HG20594及其他標準 | |||||||||||||
連接形式 | 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以?xún)?nèi)) | |||||||||||||
閥蓋形式 | 標準型-17~+250℃、高溫型+250~+450℃、低溫型-60~-196℃、波紋管密封型-40~+350℃ | |||||||||||||
執行器型號 | 3810L系列、PSL系列、DKZ系列及進口執行器 | |||||||||||||
執行器參數 | 電源電壓:220V/50Hz、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC | |||||||||||||
防護等級:相當IP55、隔爆標志:ExdⅡBT4、手操功能:手柄 | ||||||||||||||
環境溫度:-25~+70℃、環境濕度:≤95% |
電動籠式調節閥 零部件參數
零部件 | 材質 | |||
---|---|---|---|---|
閥體 | WCB | CF8 | CF8M | CF3M |
閥座 | 304 | 304 | 316 | 316L |
墊片 | PTFE/金屬石墨墊片 | |||
閥芯 | 304 | 304 | 316 | 316L |
導向套 | 304 | 304 | 316 | 316L |
閥蓋 | WCB | CF8 | CF8M | CF3M |
閥桿 | 304 | 304 | 316 | 316L |
填料 | PTFE/柔性石墨 |
電動籠式調節閥 性能參數
項目 | 指標值 | ||
---|---|---|---|
基本誤差% | 配3810L±2.0; 配PSL±1.0 | ||
回差% | 配381L ±2.0; 配PSL±1.0 | ||
死區% | 1.0 | ||
始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 |
始點±2.5 | 終點±2.5 | ||
電關 | 始點 | ±2.5 | |
終點 | ±2.5 | ||
額定行程偏差% | ≤2.5 | ||
泄露量L/h | 0.01%×閥額定容量 | ||
可調范圍R | 50:1 |

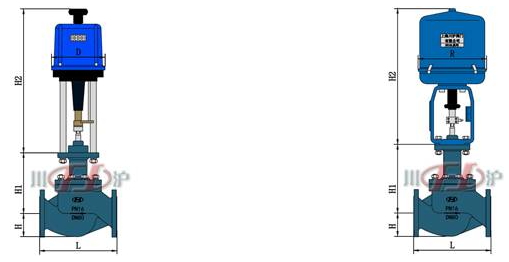

電動籠式調節閥 結構尺寸圖
電動籠式調節閥 連接尺寸
公稱通徑 DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 550 | 640 | 880 |
PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 640 | 760 | 910 | |
PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 670 | 810 | 950 | |
H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 | |
PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 | |
H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | 331 | 390 | 450 | |
H2 | PSL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 |
3810 | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 | |
D | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
R | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310 |

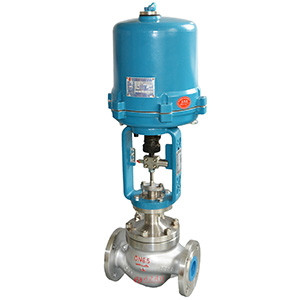

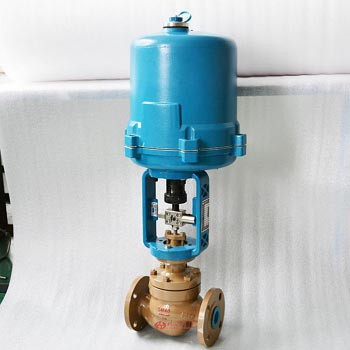

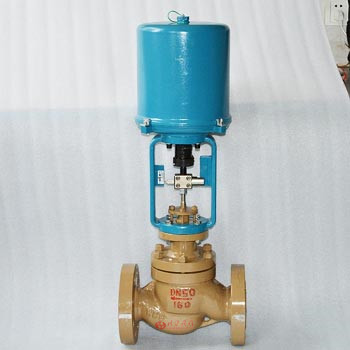

電動籠式調節閥 圖片
