電動襯氟調節閥 | ZRSPF46

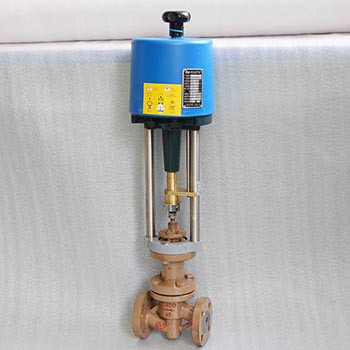

電動襯氟調節閥圖片

電動襯氟調節閥 產品說明
電動襯氟調節閥由電動執行機構和襯氟調節閥體組成,襯氟調節閥閥體內部全襯聚四氟乙烯,聚四氟乙烯號稱"耐腐蝕之王",具有抗酸抗堿、抗各種有機溶劑的特點,幾乎不溶于所有的溶劑。同時,聚四氟乙烯具有耐高溫的特點。簡稱簡稱PTFE或F46。電動襯氟調節閥內含飼服功能,接受統一的4-20mA或1-5V·DC的標準信號,將電流信號轉變成相對應的直線位移,自動地控制調節閥開度,達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。

電動襯氟調節閥 技術參數
公稱通徑(DN) 20 25 32 40 50 65 80 100 150
閥座直徑 20 25 32 40 50 65 80 100 150
額定流量系數(KV) 5.0 8 12 20 32 50 70 100 240
允許壓差(MPa) 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0.6
公稱壓力(MPa) 1.6、2.5、4.0、6.4
額定行程 16 25 40 60
閥芯形式 單座柱塞式襯氟閥芯
流量特性 快開特性
配置執行器類別 3810系列、PSL系列等電動執行器(客戶指定品牌亦可)
執行器參數 電源電壓:220V、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC
防護等級:相當IP65、隔爆標志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
環境溫度:-25~+70℃、環境濕度:≤95%
電動襯氟調節閥 零部件參數
閥體、閥蓋 ZG230-450襯F46
閥座、閥芯 304襯F46
閥桿 304襯F46
導向套 304襯F46
波紋管 不銹鋼+F46
電動襯氟調節閥 性能參數
項目 指標值
基本誤差% 配3810L±2.0; 配PSL±1.0
回差% 配381L ±2.0; 配PSL±1.0
死區% 1.0
始終點偏差% 電開 始點±2.5 終點±2.5
始點±2.5 終點±2.5
電關 始點 ±2.5
終點 ±2.5
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30:1
電動襯氟調節閥 結構尺寸圖

電動襯氟調節閥結構圖

電動襯氟調節閥 連接尺寸
公稱通徑 執行器外徑 結構長度 法蘭尺寸 高度
D0 L D D1 D2 F B Z-φd H
DN15 225 130 95 65 45 3 16 4-φ14 673
DN20 225 150 105 75 55 3 18 4-φ14 673
DN25 225 160 115 85 65 3 18 4-φ14 698
DN32 225 180 140 100 78 3 18 4-φ18 720
DN40 255 200 150 110 85 3 18 4-φ18 723
DN50 255 230 165 125 100 3 18 4-φ18 740
DN65 270 290 185 145 120 4 18 4-φ18 850
DN80 270 310 200 160 135 4 20 8-φ18 866
DN100 270 350 220 180 155 4 20 8-φ18 884
DN125 310 400 250 210 185 4 22 8-φ18 1040
DN150 310 480 285 240 210 5 22 8-φ22 1065
DN200 310 600 340 295 265 5 24 8-φ22 1090
DN250 350 730 395 350 320 5 26 12-φ22 1256
DN300 350 850 445 400 368 5 26 12-φ22 1520
電動襯氟調節閥 圖片

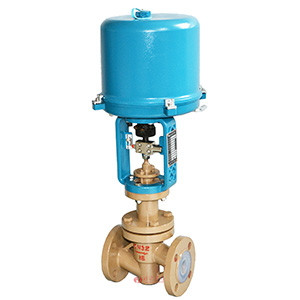

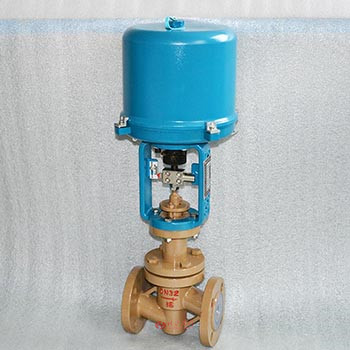

電動襯氟調節閥圖片 電動襯氟調節閥圖片
