當前位置：首頁 > 產品中心 > 安全閥安全閥
微啟式安全閥 | A21H

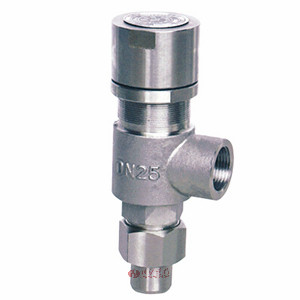

微啟式安全閥圖片

微啟式安全閥 產品說明
A21型彈簧微啟式螺紋安全閥是一種用于無毒無害及非易燃易爆氣體或液體介質的管道及容器等設備作為超壓保護的終安全保護裝置，該類型安全閥采用彈簧直接載荷式，螺紋連接，閥蓋封閉式結構。

微啟式安全閥 產品特點
NO 零件名稱 A21H-C/A21F材料 A21W-P/A21F-P材料 A21Y-R材料
1 管接頭 20 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
2 管接頭螺母 35 2Cr13 1Cr18Ni9Ti
3 閥座 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 閥體 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 閥瓣 2Cr13/2Cr13+PTFE 1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE 1Cr18Ni12Mo2Ti
6 彈簧座 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
7 彈簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
8 鎖緊螺母 Q235-A ZG230-450 1Cr18Ni9Ti
9 彈簧導向墊 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
10 調節螺母 Q235-A 2Cr13 1Cr18Ni12Mo2Ti
  密封面材料 "Y"型堆焊Co基硬質合金,"H"型堆焊D507,"W"型為閥門本體
微啟式安全閥 結構尺寸圖

微啟式安全閥 結構圖

微啟式安全閥 連接尺寸
型號 公稱通徑 do d Do M d1 D1 L L1 ≈H
A21H-16C
A21H-40C
A21W-16P
A21W-40P		 15 12 15 20 M27×1.5 G1/2" 30 35 76 66
20 16 20 25 M33×1.5 G3/4" 35 40 87 68
25 18 25 31 M39×1.5 G1" 40 50 100 105
A21Y-64
A21Y-64P
A21Y-100
A21Y-100P		 15 10 15 25 M39×1.5 G1" 44 50 100 66
20 10 20 31 M39×1.5 G1" 44 50 100 68
25 12 25 31 M39×1.5 G1" 44 50 100 105
A21W-160/160P 15 8 20 / M24×2 G1" 44 50 100 261
20 8 25 / M33×2 G1" 44 50 100 261
25 8 28 / M36×2 G1" 44 50 100 285
