產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 安全閥安全閥
全啟式安全閥 | A48Y

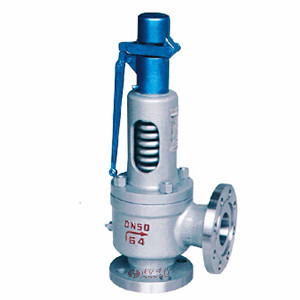

全啟式安全閥圖片

全啟式安全閥 產品說明
A48Y型彈簧全啟式安全閥適用于工作溫度≤350℃的蒸汽、空氣等介質的設備和管路上。A44Y適用于工作溫度≤300℃的空氣、石油等介質的設備或管路上，作為超壓保護裝置。
連接法蘭標準PN＜6.4MPa按JB/T-94系列1。PN≥6.4MPa按JB/T-94系列2標準。

全啟式安全閥 產品特點
NO. 零件名稱 A48Y-C A44Y-C 材料 A44Y-P材料 A44Y-R材料
1 閥體 WCB ZG1Cr18Ni9Ti CF8M
2 閥座 2Cr13 1Cr18Ni9Ti 316
3 調節圈 ZG2Cr13 ZG1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
4 反沖盤 ZG2Cr13 ZG1Cr18Ni9Ti 316
5 閥瓣 2Cr13 1Cr18Ni9Ti 316
6 導向套 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
7 閥蓋 ZG230-450 ZG230-450 ZG230-450
8 彈簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
9 閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
10 扳手 ZG200-400 ZG200-400 ZG200-400
11 調整螺桿 45 2Cr13 2Cr13
12 保護罩 ZG200-400 ZG200-400 316

?

 密封面材料 堆焊Co基硬質合金

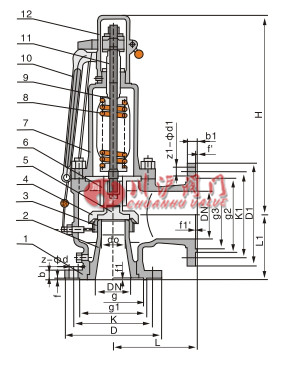

全啟式安全閥 結構尺寸圖

全啟式安全閥結構圖

全啟式安全閥 連接尺寸
型號 公稱通徑 do D K g g1 b f f1 Z-?d DN' D1 K1 g3 g2 b1 f' f1' Z1-?d1 L L1 ≈H
A48Y-16C 20 15 105 75 / 55 16 2 / 4-14 25 115 85 / 65 16 2 / 4-14 110 95 411
25 16 115 85 / 65 16 2 / 4-14 32 140 100 / 78 18 2 / 4-18 110 95 411
32 20 140 100 / 78 18 2 / 4-18 40 150 110 / 85 18 3 / 4-18 115 100 411
40 25 150 110 / 85 18 3 / 4-18 50 165 125 / 100 20 3 / 4-18 120 110 472
50 32 165 125 / 100 20 3 / 4-18 65 185 145 / 120 20 3 / 4-18 135 120 532
65 40 185 145 / 120 20 3 / 4-18 80 200 160 / 135 20 3 / 8-18 160 140 556
80 50 200 160 / 135 20 3 / 8-18 100 220 180 / 155 22 3 / 8-18 170 135 561
100 65 220 180 / 155 20 3 / 8-18 125 250 210 / 185 22 3 / 8-18 195 175 667
125 80 250 210 / 185 22 3 / 8-18 150 285 240 / 210 24 3 / 8-23 210 190 857
150 100 285 240 / 210 24 3 / 8-23 175 310 270 / 240 26 3 / 8-23 255 230 915
200 125 340 295 / 265 26 3 / 12-23 250 405 355 / 320 30 3 / 12-26 300 260 1073
250 150 405 355 / 320 30 3 / 12-26 300 460 410 / 375 30 4 / 12-26 350 320 1307
300 220 460 410 / 375 30 4 / 12-26 400 580 525 / 485 36 4 /
