產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 安全閥安全閥
高壓全啟式安全閥 | A42Y-160/320

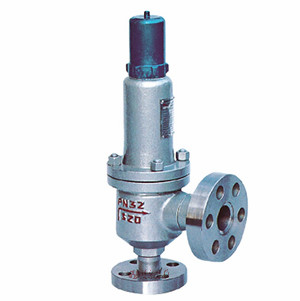

高壓全啟式安全閥圖片

高壓全啟式安全閥 產品說明
A42H全啟式高壓安全閥采用鍛造閥體，堅固耐用，適用于工作溫度≤200℃的空氣、氮?dú)浠旌蠚獾冉橘|(zhì)的設備或管路上。A42Y-160P/320P、A42Y-160R/320R適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。

高壓全啟式安全閥 產品特點
型號 鑄鋼型
A42Y-C		 304不銹鋼型
A42Y-P		 316不銹鋼型
A42-R
口徑范圍 DN15～DN50
適用溫度 ≤200°C
適用介質 水、蒸汽、油品 腐蝕性介質 腐蝕性介質
材料 1、法蘭 35#鋼 304SS 316SS
2、閥座 2Cr13 304SS 316SS
3、閥體 40#鋼 304SS 316SS
4、調節圈 2Cr13 304SS 316SS
5、反沖盤 2Cr13 304SS 316SS
6、閥瓣 2Cr13 304SS 316SS
7、導向套 2Cr13 304SS 316SS
8、閥蓋 WCB CF8 CF8M
9、彈簧 50CrVa 50CrVa包覆TEFLON 50CrVa包覆TEFLON
10、閥桿 2Cr13 2Cr13 316SS
11、調整螺桿 45#鋼 2Cr13 2Cr13
12、保護罩 ZG200 ZG200 ZG200
密封面材料 堆焊Co基硬質合金 堆焊Co基硬質合金 堆焊Co基硬質合金
高壓全啟式安全閥 整定壓力
公稱壓力(MPa) 整定壓力等級
16.0 8.0～10.0 10.0～13.0 13.0～16.0
32.0 13.0～16.0 16.0～19.0 19.0～22.0 22.0～25.0 25.0～29.0 29.0～32.0
高壓全啟式安全閥 結構尺寸圖

高壓全啟式安全閥結構圖

高壓全啟式安全閥 連接尺寸
公稱壓力 公稱通徑 do DN' L L1 ≈
16MPa 15 8 20 95 100 220
20 8 25 95 100 220
25 14 32 150 150 280
32 15 40 150 150 390
40 20 50 165 165 400
50 25 65 180 180 495
32MPa 15 8 20 95 100 220
20 8 25 95 100 220
25 14 32 150 150 280
32 15 40 150 150 390
40 20 50 165 165 400
50 25 65 180 180 495
