產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 安全閥安全閥
微啟封閉式安全閥 | A41H

微啟封閉式安全閥圖片

微啟封閉式安全閥 產品說明
A41H型適用于工作溫度≤300℃的石油氣、空氣、水等介質的設備或管路上。A41Y-P/R型適用于工作溫度≤200℃有腐蝕性介質的設備或管路上,作為超壓保護裝置。連接法蘭標準按JB/T……94/系列1。
A41彈簧微啟封閉式安全閥是一種用于無毒無害及非易燃易爆液體介質的管道及容器等設備作為超壓保護的終保護裝置,該類型安全閥采用彈簧直接載荷式,法蘭連接,整體封閉式結構。

微啟封閉式安全閥 產品特點
型號 鑄鋼型
A41Y-C
304不銹鋼型
A41Y-P
316不銹鋼型
A41-R
316L不銹鋼型
A42Y-R3
口徑范圍 DN15~DN300
適用溫度 ≤200°C
適用介質

水、蒸汽、油品

腐蝕性介質

腐蝕性介質

腐蝕性介質

材料 1、閥座 2Cr13 CF8 CF8M CF3M
2、閥體 WCB CF8 CF8M CF3M
3、調節圈 2Cr13 304SS 316SS 316L
4、閥瓣 2Cr13 304SS 316SS 316L
5、導向套 2Cr13 304SS 316SS 316L
6、閥蓋 WCB CF8 CF8M CF3M
7、彈簧 50CrVa 50CrVa包覆TEFLON 50CrVa包覆TEFLON 50CrVa包覆TEFLON
8、閥桿 2Cr13 2Cr13 316SS 316L
9、調整螺桿 45#鋼 2Cr13 2Cr13 2Cr13
10、保護罩 ZG200 ZG200 ZG200 ZG200

密封面材料

堆焊Co基硬質合金

堆焊Co基硬質合金

堆焊Co基硬質合金

堆焊Co基硬質合金

微啟封閉式安全閥 整定壓力
公稱壓力(MPa) 整定壓力等級
1.6 0.06~0.1 0.1~0.16 0.16~0.25 0.4~0.6 0.6~0.8 0.8~1.0 1.0~1.3 1.3~1.6
2.5 1.3~1.6 1.6~2.0 2.0~2.5 ? ? ? ? ?
4.0 1.3~1.6 1.6~2.0 2.0~2.5 2.5~3.2 3.2~4.0 ? ? ?
6.4 2.5~3.2 3.2~4.0 4.0~5.0 5.0~6.4 ? ? ? ?
10.0 3.2~4.0 4.0~5.0 5.0~6.4 6.4~8.0 8.0~10.0 ? ? ?

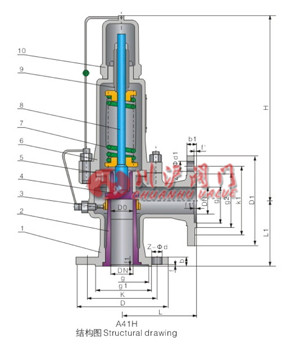

微啟封閉式安全閥 結構尺寸圖

微啟封閉式安全閥結構圖

微啟封閉式安全閥 連接尺寸
型號
Type
公稱通徑
(DN)
do D K g g1 b f f1 Z-?d DN1 D1 k1 g2 g1 b1 f1 f11 Z1-?d1 L L1 ≈H?
A41H-16C
A41Y-16P
A41Y-16R
20 15 105 75 / 55 16 2 / 4-14 20 105 75 55 / 16 2 / 4-14 100 85 76
25 20 115 85 ? / 65 16 2 ? / 4-14 25 115 85 65 ? / 16 2 ? / 4-14 100 85 276
32 25 140 100 / 78 18 2 / 4-18 32 140 100 78 / 18 2 / 4-18 115 100 285
40 32 150 110 / 85 18 3 / 4-18 40 150 110 85 / 18 3 / 4-18 120 110 292
50 40 165 125 ? / 100 20 3 ? / 4-18 50 165 125 100 ? / 20 3 ? / 4-18 135 120 370
65 50 185 145 / 120 20 3 / 4-18 65 185 145 120 / 20 3 / 4-18 140 130 375
80 65 200 160 / 135 20 3 / 8-18 80 200 160 135 / 20 3 / 8-18 160 135 373
100 80 220 180 / 155 22 3 / 8-18 100 220 180 155 / 22 3 / 8-18 170 160 513
125 100 250 210 ? / 185 22 3 ? / 8-18 125 250 210 185 ? / 22 3 ? / 8-18 190 190 560
150 125 285 240 / 210 24 3 / 8-23 150 285 240 210 / 24 3 / 8-23 205 195 570
200 150 340 295 / 265 26 3 / 12-23 200 340 295 265 / 26 3 / 12-23 240 230 717
250 200 405 355 ? / 320 30 3 ? / 12-26 250 405 355 320 ? / 30 3 ? / 12-26 350 320 940
300 250 460 410 / 375 30 4 / 12-26 300 460 410 375 / 30 4 / 12-26 350 320 980
