當前位置：首頁 > 產品中心 > 氣動蝶閥氣動蝶閥
氣動多(凸)耳蝶閥 | CHTD671X

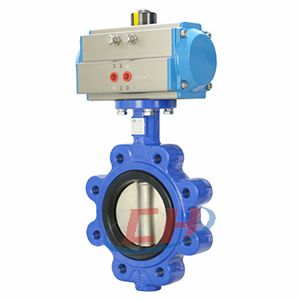

氣動多(凸)耳蝶閥圖片

氣動多(凸)耳蝶閥 產品說明
CHTD671X氣動多(凸)耳蝶閥是一款中線軟密封蝶閥，閥體材質可選球墨鑄鐵QT450，碳鋼WCB、不銹鋼304、不銹鋼316，閥座可選丁晴橡膠NBR、三元乙丙橡膠EPDM、四氟橡膠PTFE等。具有結構緊湊、重量輕、零泄漏、開閉迅速等特點，也可以在閥門上安裝定位器或蝸輪箱，實現對管道內介質流量大小的調節和手動操作。閥門廣泛應用于水處理、環保、冶金、化工等場合。

氣動多(凸)耳蝶閥 性能參數
公稱通徑DN(mm) 40～1200
公稱壓力 PN1.0、1.6MPa
連接形式 對夾式
閥板形式 垂直板式
配置執行機構 GT、AT、AR、AW系列單雙作用氣動執行器
控制方式 開關型(開關兩位控制)、調節型(4～20mA控制)
氣動多(凸)耳蝶閥 材質說明
零件名稱
Part name 		材料
Materials
閥體
Body 		HT200、QT450、WCB、不銹鋼
閥板
Disc 		“QT450鍍鎳、QT450覆尼龍、鋁青銅、304、316、316L、雙相不銹鋼
閥座
Seat 		EPDM、NBR、PTFE、耐磨耐熱EPDM、硅膠、氟膠
EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone rubber,VITON"
閥軸
Stem 		"45#碳鋼、416不銹鋼、304不銹鋼、316不銹鋼
45#carbon steel,SS416,SS304,SS316°
產品型號
Products Model 		CHD67X-10/16
公稱通徑
Nominal Diameter 		DN32-DN200
公稱壓力(MPa)
Nominal Pressure 		PN1.0-1.6MPa
適用介質
Applicable medium 		水、海水、污水、油、空氣、食品、弱酸堿鹽等
適用溫度
Applicable temperature 		-10~110℃

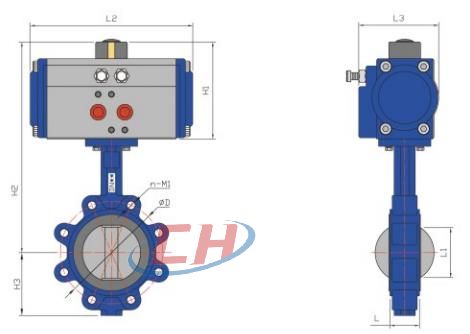

氣動多(凸)耳蝶閥 結構尺寸圖

氣動多(凸)耳蝶閥結構圖

氣動多(凸)耳蝶閥 連接尺寸
規格
Size 		φD n-M1 H1 H2 H3 L L1 L2 L3
DN50 125.00 4-M16 108 270 83 42 32 168 83
DN65 145.00 4-M16 108 283 95 45 47 168 83
DN80 160.00 4-M16 119.5 301 102 45 65 184 95
160.00 8-M16
DN100 180.00 8-M16 128.7 329 124 52.1 91 204 103
DN125 210.00 8-M16 136.5 350 139 55 112 262 108.5
DN150 240.00 8-M20 153 378 149 56 146 268 121.5
DN200 295.00 8-M20 185 445 181 61 194 301 142
295.00 12-M20
DN250 350.00 12-M20 202 494 210 66 242 390 152
355.00 12-M24
DN300 400.00 12-M20 227 564 248 77 292 458 174
410.00 12-M24
DN350 460.00 16-M20 260 628 279 77 325 525 206
470.00 16-M24
DN400 515.00 16-M24 285 685 305 87 380 532 226
525.00 16-M27
DN450 565.00 20-M24 319 741 365 105 428 602 260
585.00 20-M27
DN500 620.00 20-M24 356 836 372 130 474 718 294
650.00 20-M30
DN600 725.00 20-M27 380 942 457 152 573 760 336
770.00 20-M33
