產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 氣動蝶閥氣動蝶閥
氣動塑料蝶閥 | CHD671X

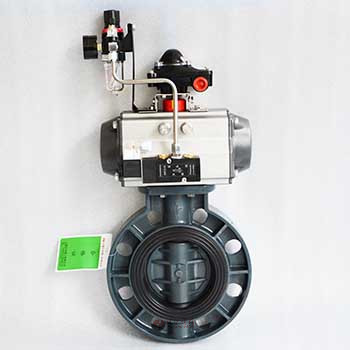

氣動塑料蝶閥圖片

氣動塑料蝶閥 產品說明
氣動塑料蝶閥閥體材質有UPVC、CPVC、PP,具有重量輕、耐腐蝕性強等優點,用于截?cái)?、接通、調節管路中的介質,具有良好的流體控制特性和關閉密封性能。應用于多個領域,如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業,品質得到廣大用戶的認可。
  蝶閥安裝時,先關閉閥門,后進行安裝,以防止碰傷蝶板密封面。兩管道法蘭而應平行,使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大,保證不大于5mm,以防壓板受壓位置不對而變形失效。

氣動塑料蝶閥 性能參數
公稱通徑 50 65 80 100 125 150 200 250 300
公稱壓力 PN1.0、1.6MPa
連接形式 對夾式
密封材質 FPM、EPDM、NBR
適用溫度 0~+60℃
閥體材質 UPVC、CPVC、PP
閥芯材質 UPVC、CPVC、PP、PTFE
適用介質 PVC兼容的食品工業化學溶劑
配用執行機構 GT、AT、AW系列單雙作用氣動執行器
控制方式 開關兩位控制、4~20mA模擬量信號控制
氣動塑料蝶閥 材質說明
零件名稱 材料名稱
閥體 UPVC、PPR、PVDF
蝶板 UPVC、PPR、PVDF
閥座 EPDM、FPM
閥桿 2Cr13、45#
"O"型圈 EPDM、FPM
氣動塑料蝶閥 結構尺寸圖

氣動塑料蝶閥結構圖

氣動塑料蝶閥 連接尺寸
通徑 英寸″ 尺寸
長度 D D1-ANSI D1-JIS D1-DIN H N-d-ANSI N-d-JSI N-d-DIN
50 2 43 56.5 120.39 120 125 103 4-19 4-19 4-18
65 2 1/2 47.5 70 139.44 140 145 113 4-19 4-19 4-18
80 3 47.5 79 152.4 150 160 115 4-19 4-19 4-18
100 4 57.2 103 190.5 175 180 135 8-19 8-19 8-18
125 5 66 130 216 210 210 165 8-22 8-23 8-18
150 6 74 151 241.55 240 240 177 8-22 8-23 8-23
200 8 87.5 200 298.5 290 295 210 8-22 8-23 8-23
250 10 110 255 362 355 350 240 12-25 12-25 12-23
300 12 129 311 432 400 400 297 12-25 12-25 12-23

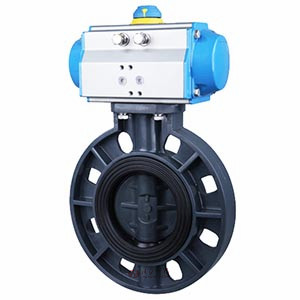

氣動塑料蝶閥 圖片

氣動塑料蝶閥圖片 氣動塑料蝶閥圖片
