氣動衛生級對夾蝶閥 | CHD671X

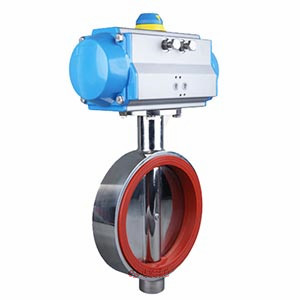

氣動衛生級對夾蝶閥 產品圖片

氣動衛生級對夾蝶閥 產品說明
氣動衛生級蝶閥,采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染?？焖俨鹧b閥，使閥門打開和維修快捷容易，使過程停機時間縮短。廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。具有結構緊湊、裝拆方便等優點。
■設計新穎、合理、結構獨特，重量輕，啟閉迅速
■操力矩小，操作方便，省力靈巧
■密封材料耐老化、耐腐蝕，使用壽命長等特點
■可以任何位置安裝，維修方便
氣動衛生級對夾蝶閥 性能參數
公稱通徑 DN（mm） 15～150
公稱壓力 PN（MPa） 0.6 1.0 1.6
試驗壓力 強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
氣密封試驗 0.6 0.6 0.6
適用介質 空氣、水、蒸氣、油品等。
驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動。
連接方式 快裝式、卡箍式、外螺紋、焊接式等
氣動衛生級對夾蝶閥 材質說明
零件名稱 材料
閥體 304、316、316L
蝶板 304、316、316L
密封圈 硅橡膠、氟橡膠、聚四氟
閥桿 304、316、316L
填料 硅橡膠、氟橡膠、聚四氟

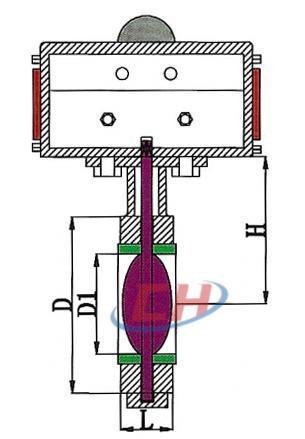

氣動衛生級對夾蝶閥 結構尺寸圖

氣動衛生級對夾蝶閥結構圖

氣動衛生級對夾蝶閥 連接尺寸
公稱通徑
DN 		外形尺寸 連接尺寸
L ~H D1 D
DN25 29 87 25 59
DN32 35 93 32 69
DN40 35 101 40 78
DN50 42 125 50 93
DN65 44 126 65 107
DN80 44 134 80 123
DN100 46 143 100 151
DN125 55 156 125 178
DN150 55 176 150 200
DN200 60 226 200 252
DN250 64 255 250 310
DN300 70 283 300 365
DN350 78 311 350 420
DN400 90 375 400 472
氣動衛生級對夾蝶閥 選配說明

回訊器：也叫限位開關(APL310)，遠程反饋開關信號(防爆APL410)
電磁閥：雙作用選二位五通、單作用選二位三通(防爆)
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油
手輪機構：轉動手輪機構，可實現手動開、關閥
電氣定位器：輸入4～20mA信號,實現閥門調節功能
備注: 氣缸參數請另參考所選配的氣動執行器資料
