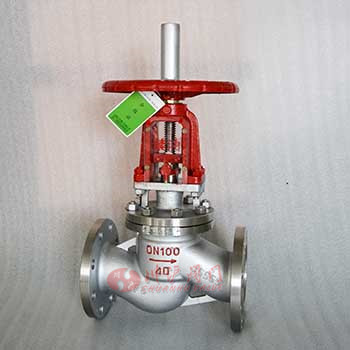

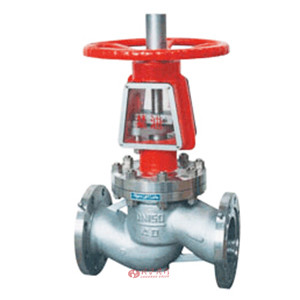

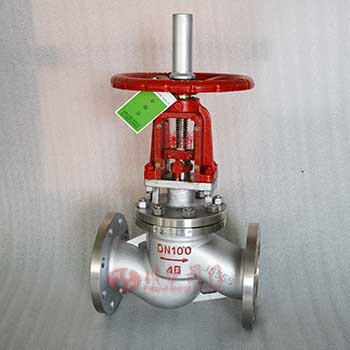

YJ41H不銹鋼氧氣專用截止閥是根據氧氣管網運行特點以及考慮氧氣介質的易燃易爆的特性,以安全可靠和性能優越為設計原則,主體材料選用不銹鋼或阻燃性極好的銅合金,密封面為本體或堆焊D802,其余內件采用不銹鋼或銅合金;傳動部位的潤滑采用不可燃的潤滑脂,并標有明顯的禁油標記。在結構上,支架采用全閉封,并有導除靜電裝置,閥桿上配有防塵帽。
1、對于公稱壓力PN≥1.6MPa、DNl25~200采用內旁通結構;DN250~500采用帶外旁通閥結構。其目的是減小閥前、閥后的壓力差以避免高流速、高沖刷以及防止產生高溫,從而保證了氧氣管網的安全運行,同時也減小了操作力矩。
2、介質流向:PN≥1.6MPa、DN≤100介質由閥瓣下方流入閥瓣上方(即低進高出),DN≥125介質由閥瓣卜方流入下方(高進低出)o對于DN≥125的閥門采用介質高進低出的流向,一方面足內旁通閥結構上的需要,另一方面由于介質壓力的作用使閥門的關閉力大大減小。
3、該閥設有導靜電安全裝置,可避免因靜電產生火花。
4、與普通截止閥相比,氧氣管路用截止閥的支架部分采用全封閉式結構,且壓緊填料時可以打開支架上的防護蓋板,起到了防油防塵的作用。并有明顯的禁油標記。
5、全部零件采用嚴格的脫脂處理。
公稱壓力 PN |
強度試驗壓力 MPa |
氣密封試驗壓力 MPa |
適用介質 | 適用溫度 |
---|---|---|---|---|
水 | 氣 | 氧氣 | 常溫 | |
1.6 | 2.4 | 1.6 | ||
2.5 | 3.8 | 2.5 | ||
3.0 | 4.5 | 3.0 | ||
4.0 | 6.0 | 4.0 |
零件名稱 | 材料 |
---|---|
閥體、閥蓋、閥瓣 | 鑄鉻鎳鈦不銹鋼、銅合金 |
閥桿 | 鉻鎳不銹鋼 |
閥桿螺母 | 青銅 |

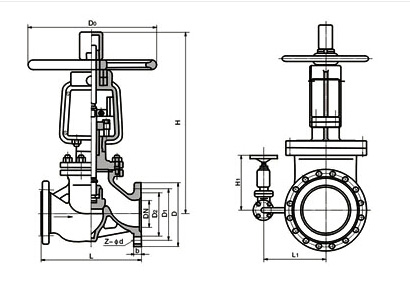

公稱壓力PN1.6MPa | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
DN | L | D | D1 | D2 | b | f | Z-d | H | H1 | DO | L1 | 重量 |
15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 240 | ? | 100 | ? | 6 |
20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-14 | 270 | ? | 100 | ? | 8 |
25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-14 | 270 | ? | 125 | ? | 10 |
32 | 180 | 135 | 100 | 78 | 16 | 2 | 4-18 | 280 | ? | 160 | ? | 14 |
40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-18 | 350 | ? | 160 | ? | 20 |
50 | 230 | 160 | 125 | 100 | 16 | 3 | 4-18 | 400 | ? | 320 | ? | 35 |
65 | 290 | 180 | 145 | 120 | 18 | 3 | 4-18 | 530 | ? | 360 | ? | 50 |
80 | 310 | 195 | 160 | 135 | 20 | 3 | 8-18 | 560 | ? | 400 | ? | 65 |
100 | 350 | 215 | 180 | 155 | 20 | 3 | 8-18 | 618 | ? | 450 | ? | 80 |
125 | 400 | 245 | 210 | 185 | 99 | 3 | 8-18 | 675 | ? | 450 | ? | 106 |
150 | 480 | 280 | 240 | 210 | 24 | 3 | 8-23 | 743 | ? | 560 | ? | 125 |
200 | 600 | 335 | 295 | 265 | 26 | 3 | 12-23 | 850 | ? | 640 | ? | 254 |
250 | 650 | 405 | 355 | 320 | 30 | 3 | 12-25 | 975 | 270 | 720 | 380 | 418 |
300 | 750 | 460 | 410 | 375 | 30 | 4 | 12-25 | 1115 | 270 | 800 | 415 | 502 |
400 | 950 | 580 | 525 | 485 | 36 | 4 | 16-30 | 1380 | 280 | 900 | 465 | 980 |
450 | 1050 | 640 | 585 | 545 | 40 | 4 | 20-30 | 1530 | 350 | ? | 495 | 1200 |
500 | 1150 | 705 | 650 | 608 | 44 | 4 | 20-34 | 1700 | 400 | ? | 525 | 1300 |
公稱壓力PN2.5MPa | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
DN | I | D | D1 | D2 | b | f | Z-d | H | H1 | DO | L1 | 重量 |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 240 | ? | 100 | ? | 6 |
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4?14 | 270 | ? | 100 | ? | 8 |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4?14 | 270 | ? | 125 | ? | 10 |
32 | 180 | 135 | 100 | 78 | 18 | 2 | 4-18 | 280 | ? | 160 | ? | 14 |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-18 | 350 | ? | 160 | ? | 20 |
50 | 230 | 160 | 125 | 100 | 20 | 3 | 4?18 | 400 | ? | 320 | ? | 35 |
65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-18 | 530 | ? | 360 | ? | 50 |
80 | 310 | 195 | 160 | 135 | 99 | 3 | 8-18 | 560 | ? | 400 | ? | 65 |
100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-23 | 618 | ? | 450 | ? | 88 |
125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-25 | 675 | ? | 450 | ? | 115 |
150 | 480 | 300 | 250 | 218 | 30 | 3 | 8?25 | 743 | ? | 560 | ? | 148 |
200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-25 | 850 | ? | 640 | ? | 293 |
250 | 650 | 425 | 370 | 332 | 36 | 3 | 12?30 | 975 | 270 | 720 | 380 | 455 |
300 | 750 | 485 | 430 | 390 | 40 | 4 | 16-30 | 1115 | 270 | 800 | 415 | 585 |
400 | 950 | 610 | 550 | 505 | 48 | 4 | 16-34 | 1380 | 280 | 900 | 465 | 1110 |
450 | 1050 | 660 | 600 | 555 | 50 | 4 | 20-34 | 1530 | 350 | ? | 495 | 1350 |
500 | 1150 | 730 | 660 | 610 | 52 | 4 | 20-41 | 1700 | 400 | ? | 525 | 1470 |
