當前位置:首頁 > 產品中心 > 截止閥截止閥
襯氟截止閥 | J41F46

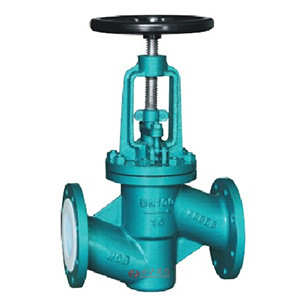

襯氟截止閥圖片

襯氟截止閥 產品說明
襯氟截止閥主要分為直通式、直流式和直角式的三種。襯氟截止閥用于控制一般腐蝕性介質,閥體內腔表面覆有可供選擇的各種橡膠,襯氟截止閥適用于不同工作溫度和流體管中,具有強度高、耐腐蝕性好的特點。襯氟截止閥適用溫度∶≤85℃、≤100℃、≤120℃(按照襯里材料)。 襯氟截止閥用途:具有結構緊湊、啟閉靈活、耐腐蝕性能強,襯氟截止閥被廣泛應用在石油、化工、污水處理、電廠脫硫等管路系統(tǒng)中做截斷介質用,但襯氟截止閥嚴禁用做流量調節(jié),以免節(jié)流口處產生的高速介質流沖蝕破壞密封面。

襯氟截止閥 性能指標
零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄閥
Z C P R PL RL
閥體/端蓋/閘板 HT250 WCB CF8 CF8M CF3 CF3M
閥桿 35 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
襯里/閥座 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
填料/壓蓋 WCB CF8 CF8M CF3 CF3M
填料 PTFE(F4) PTFE(F4) PTFE(F4)
活節(jié)螺栓 35 1Cr17Ni2 1Cr17Ni2
閥桿螺母 ZCuAI10Fe3 ZCuAI10Fe3 ZCuAI10Fe3
緊固螺母 45 1Cr17Ni2 1Cr18Ni9Ti
螺母   0Cr18Ni9 0Cr18Ni9
手輪 WCB WCB WCB

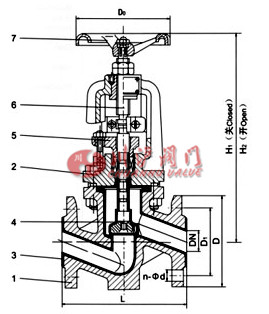

襯氟截止閥 結構尺寸圖

襯氟截止閥結構圖

襯氟截止閥 連接尺寸
公稱通徑DN 公稱壓力MPa 工作壓力MPa L
mm
D
mm
D1
mm
n-Φd
mm
H1
mm
H2
mm
Do
mm
重量
15 1.6 1.0 1.6 1.0 130 95 65 4-14 213 232 100 4
20 150 105 75 4-14 224 246 100 6
25 160 115 85 4-14 240 272 120 8
32 180 140 100 4-18 262 285 120 10.5
40 200 150 110 4-18 283 310 140 16.5
50 2360 165 125 4-18 311 345 140 18.
65 290 185 1451 4-18 366 410 160 26
80 310 200 60 6/2-18 388 430 200 36.5
100 350 220 180 6/2-18 463 535 280 58
125 400 250 210 6/2-18 495 575 380 64
150 480 285 240 6/2-22 560 60 320 85
200 495 340 295 6/2-22 615 715 360 155
250 622 405 355 10/2-22 790 935 500 243
300 698 460 410 10/2-22 908 1100 500 295
