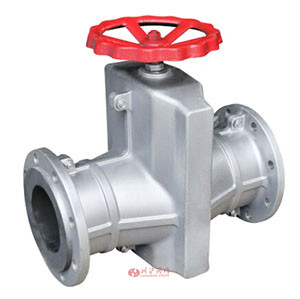

鋁合金管夾閥 | GJ41X
鋁合金管夾閥 產品說明
鋁合金管夾閥又名鋁合金夾管閥,鋁合金膠管閥,由左右鋁合金閥體,橡膠管套、大小閥桿、上下閘板、導柱等零件組成。耐磨、防腐、抗凍、密封性能好,只須更換膠套即完好如新,閥體可永久使用,壽命是普通閥門的4-6倍。驅動方式有手動、氣動、電動等多種方式,也可按客戶需求定制非標產品。 1.適用范圍:化工,石油、發電、堿廠、選礦、水泥、選煤、非金屬等行業,可快速控制管路濃度砂粒狀流量與截止。
2.使用介質:紙漿、污水、礦渣、煤渣、泥沙等。
3.適用溫度:-30-85,更高溫度另行定制。
4.公稱壓力:-0.3-2.5Mpa(定貨說明)。
5.法蘭執行標準:(JB/80-91)。
鋁合金管夾閥 結構尺寸圖
鋁合金管夾閥 連接尺寸
公稱通徑 (DN) | 公稱壓力 (MPa) | 工作壓力 (MPa) | L | L1 | Lo | D | D1 | Do | H | z-d> | 重量 (kg) |
---|---|---|---|---|---|---|---|---|---|---|---|
25 | 0.6 | 0.6 | 142 | 124 | 31 | 115 | 85 | 120 | 150 | 4-14 | 3 |
32 | 160 | 145 | 40 | *140 | 100 | 140 | 174 | 4-18 | 4.5 | ||
40 | 180 | 157 | 50 | *150 | 110 | 140 | 186 | 4-18 | 5.5 | ||
50 | 210 | 160 | 60 | 160 | 125 | 160 | 205 | 4-18 | 7.5 | ||
65 | 250 | 199 | 74 | 180 | 145 | 160 | 238 | 4-18 | 9.0 | ||
80 | 300 | 222 | 88 | 195 | 160 | 200 | 241 | 4-18 | 13.5 | ||
100 | 350 | 250 | 106 | 215 | 180 | 240 | 301 | 8-18 | 20 | ||
125 | 430 | 318 | 134 | 245 | 210 | 280 | 360 | 8-18 | 27.5 | ||
150 | 500 | 350 | 158 | 280 | 240 | 320 | 405 | 8-23 | 43 | ||
200 | 650 | 446 | 206 | 335 | 295 | 560 | 545 | 8-23 | 85 | ||
250 | 0.4 | 0.4 | 800 | 516 | 256 | *395 | 350 | 560 | 632 | 12-23 | 138 |
300 | 950 | 562 | 304 | *445 | 400 | 620 | 741 | 12-23 | 195 |

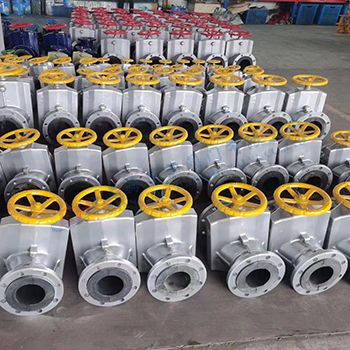

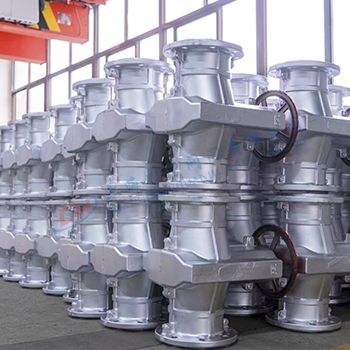

鋁合金管夾閥圖片
