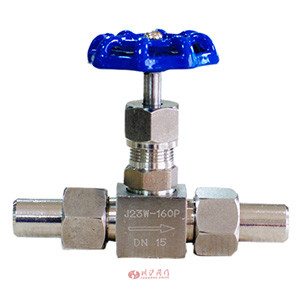

J23W外螺紋針型閥 | J23W
J23W外螺紋針型閥 產品說明
J23W型針型閥采用鍛管連接和螺紋連接，適用介質：液化石油氣、酸、水、蒸汽、油品等.
J23W外螺紋針型閥 性能指標
| 型號 | 公稱壓力（MPa） | 試驗壓力PS（MPa） | 工作壓力（MPa） | 工作溫度(℃) | 適用介質 | ||
|---|---|---|---|---|---|---|---|
| 殼體（MPa） | 密封 （液） |
密封 （氣） |
|||||
| J21/3W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540℃ | 液化石油氣水、 酸、蒸汽、油品等 |
| J21/3W40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
| J21/3W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
| J21/3W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
J23W外螺紋針型閥 零件材質
| 零件名稱 | 閥桿、閥蓋 | 閥桿、閥瓣 | 填料 |
|---|---|---|---|
| J21/3W-16P | 鉻鎳不銹鋼 | 鉻鎳不銹鋼 | 聚四氟乙稀、柔性石墨 |
| J21/3W-160、J21/3W-40 | 優質碳鋼 | 鉻不銹鋼 |
J23W外螺紋針型閥 結構尺寸圖
J23W外螺紋針型閥 連接尺寸
| 公稱直徑DN(mm) | 尺寸 | 重量(Kg) | ||||||
|---|---|---|---|---|---|---|---|---|
| Do | D1 | D2 | L | H1 | H2 | M | Weight | |
| 6 | 65 | 14 | 6 | 140 | 96 | 106 | 20×1.5 | 0.9 |
| 10 | 80 | 18 | 10 | 160 | 115 | 125 | 24×1.5 | 1.18 |
| 15 | 100 | 22 | 15 | 180 | 122 | 132 | 30×2 | 2.0 |
| 20 | 110 | 28 | 18 | 220 | 156 | 166 | 36×2 | 3.5 |
| 25 | 140 | 33 | 22 | 230 | 169 | 180 | 39×2 | 4.3 |
