J24W外螺紋角式針型閥 | J24W

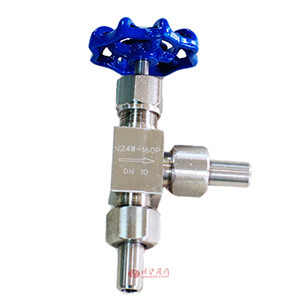

J24W外螺紋角式針型閥 產品說明
J24W外螺紋角式針型閥閥門材質有:A105 F11 F22)、鉻鉬鋼WC6 WC9、不銹鋼、304、316、等。閥門規格:DN6-DN50壓力:1.0-60Mpa 標準:國標GB HB、美標API ANSI、日標JIS、德標DIN。J24W外螺紋角式針型閥 性能指標
型號 | 公稱壓力 (MPa) | 試驗壓力PS(MPa) | 工作壓力(MPa) | 工作溫度(℃) | 適用介質 | ||
---|---|---|---|---|---|---|---|
殼體 | 密封(液) | 密封(氣) | |||||
J24W-160P-DN3 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤200℃ | 液化石油氣水、油品等 |
J24W-320P-DN6 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425℃ |
J24W外螺紋角式針型閥 零件材質
零件名稱 | 閥體、閥蓋 | 閥桿、閥瓣 | 填料 |
---|---|---|---|
J24W-160P-DN3 | 鉻鎳不銹鋼 | 不銹鋼 | 聚四氟乙稀、柔性石墨 |
J24W-320P-DN6 | 優質碳鋼 | 鉻鎳不銹鋼 | 聚四氟乙稀、柔性石墨 |

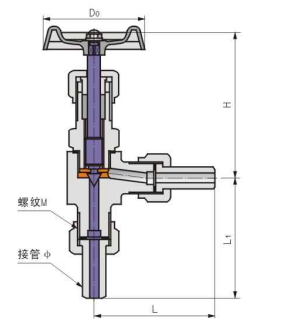

J24W外螺紋角式針型閥 結構尺寸圖
J24W外螺紋角式針型閥 連接尺寸
型號 | 公稱直徑DN(mm) | 尺寸 | 重量(Kg) | |||||
---|---|---|---|---|---|---|---|---|
L1 | Do | D2 | H | H1 | D1 | |||
J24W-160P-DN3 | 3 | 80 | 65 | 159 | 170 | 14 | 3 | 1.0 |
J24W-320P-DN6 | 6 | 80 | 65 | 159 | 170 | 14 | 6 | 1.0 |
